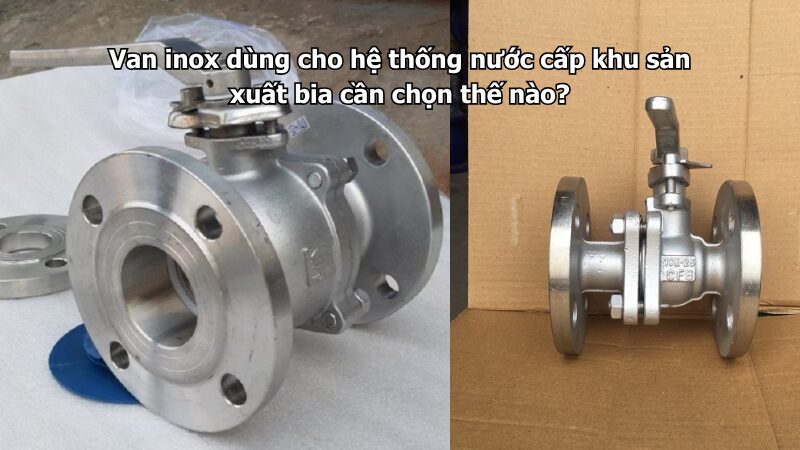

Van inox dùng cho hệ thống nước cấp khu sản xuất bia cần chọn thế nào?

Van inox dùng cho hệ thống nước cấp khu sản xuất bia cần được chọn theo yêu cầu vệ sinh, chất lượng nước, vật liệu inox, bề mặt bên trong, kiểu kết nối, gioăng làm kín và khả năng vệ sinh CIP. Đây là hệ thống quan trọng vì nước có thể dùng cho nấu bia, pha chế, rửa thiết bị, tráng chai/lon, cấp lò hơi, làm mát và vệ sinh đường ống.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van vi sinh inox, van bi vi sinh, van bướm vi sinh, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống thực phẩm, đồ uống, bia, sữa, nước giải khát và dây chuyền sản xuất yêu cầu vệ sinh cao.

Trong thực tế, hệ cấp nước sản xuất bia không nên chọn van giống hệ cấp nước công nghiệp thông thường. Một số tuyến chỉ là nước phụ trợ, nhưng nhiều tuyến lại liên quan trực tiếp đến chất lượng sản phẩm. Vì vậy, cần phân loại rõ tuyến nước nào dùng cho sản xuất chính, tuyến nào dùng cho vệ sinh, tuyến nào chỉ dùng phụ trợ để chọn van cho đúng.

Hệ thống nước cấp trong nhà máy bia có đặc điểm gì?

Hệ thống nước cấp trong nhà máy bia thường gồm nước đầu vào, nước sau lọc, nước RO, nước mềm, nước nấu bia, nước rửa thiết bị, nước CIP, nước cấp lò hơi, nước làm mát và nước dùng cho khu chiết rót. Mỗi tuyến có yêu cầu khác nhau về độ sạch, áp lực, nhiệt độ và vật liệu đường ống.

Nước dùng trực tiếp cho nấu bia hoặc tiếp xúc với thiết bị sản xuất cần được kiểm soát tốt hơn nước phụ trợ. Nếu van bị gỉ, bám cặn, rò rỉ hoặc khó vệ sinh, chất lượng nước và quá trình sản xuất có thể bị ảnh hưởng.

Do đó, van inox trong khu sản xuất bia cần đảm bảo sạch, kín, chống ăn mòn, dễ vệ sinh và phù hợp với quy trình CIP nếu hệ thống có vệ sinh tại chỗ.

Van inox có phù hợp cho hệ cấp nước sản xuất bia không?

Van inox rất phù hợp cho hệ cấp nước sản xuất bia vì có khả năng chống gỉ tốt, bề mặt sạch, độ bền cao và dùng được trong môi trường ẩm liên tục. Với nhà máy bia, inox cũng giúp hạn chế nguy cơ phát sinh tạp chất từ thân van vào dòng nước.

Với tuyến nước phụ trợ, inox 304 có thể đáp ứng trong nhiều trường hợp. Với tuyến nước nấu bia, nước RO, nước sau lọc, nước tráng, nước CIP hoặc khu vực yêu cầu vệ sinh cao, nên ưu tiên inox 316 hoặc 316L.

Tuy nhiên, không nên chỉ nhìn vật liệu thân van. Gioăng, seat, bề mặt trong, kiểu kết nối và cách bố trí van cũng ảnh hưởng trực tiếp đến độ sạch và khả năng bảo trì của hệ thống.

Nên chọn inox 304, 316 hay 316L?

Inox 304 phù hợp với các tuyến nước sạch phụ trợ, nước cấp kỹ thuật, nước rửa sàn, nước làm mát hoặc các đoạn không tiếp xúc trực tiếp với quá trình sản xuất bia. Đây là vật liệu phổ biến, dễ mua và chi phí hợp lý.

Inox 316 có khả năng chống ăn mòn tốt hơn, phù hợp với môi trường có hóa chất vệ sinh, nước có clo, nước nóng hoặc khu vực ẩm liên tục. Với các tuyến quan trọng, inox 316 thường an toàn hơn inox 304.

Inox 316L nên ưu tiên cho hệ vi sinh, nước nấu bia, nước RO, nước tráng, khu chiết rót, tuyến CIP hoặc các đoạn đường ống cần hàn và đánh bóng. Vật liệu này phù hợp hơn với yêu cầu vệ sinh trong ngành đồ uống.

Ưu tiên van inox vi sinh cho tuyến sản xuất chính

Với các tuyến nước có liên quan trực tiếp đến chất lượng bia, nên ưu tiên van inox vi sinh. Dòng van này có bề mặt nhẵn hơn, ít bám cặn hơn và dễ vệ sinh hơn so với van công nghiệp thông thường.

Van inox vi sinh thường dùng kết nối clamp hoặc hàn vi sinh. Clamp phù hợp với vị trí cần tháo lắp, vệ sinh, thay gioăng hoặc kiểm tra định kỳ. Hàn vi sinh phù hợp với tuyến cố định, ít tháo và cần giảm điểm nối.

Trong nhà máy bia, van vi sinh thường xuất hiện ở tuyến nước sạch, nước sau lọc, nước cấp nấu, tuyến rửa, tuyến CIP và khu vực gần bồn, tank hoặc thiết bị chiết rót.

Chọn loại van inox theo từng vị trí sử dụng

Van bi vi sinh phù hợp với các nhánh nhỏ cần đóng mở nhanh, độ kín tốt và thao tác đơn giản. Dòng này thường dùng tại các nhánh cấp nước, điểm xả, điểm lấy mẫu hoặc vị trí cần cô lập thiết bị.

Van bướm vi sinh phù hợp với tuyến DN trung bình đến lớn, cần thao tác nhẹ, dòng chảy thông thoáng và dễ vệ sinh. Đây là lựa chọn phổ biến cho tuyến cấp nước, tuyến hồi CIP, tuyến rửa bồn hoặc các đoạn ống có lưu lượng lớn.

Van màng vi sinh phù hợp với các tuyến yêu cầu vệ sinh cao, hạn chế điểm chết và cần kiểm soát nhiễm bẩn tốt hơn. Van 1 chiều inox hoặc van 1 chiều vi sinh dùng sau bơm, sau cụm lọc hoặc tại vị trí cần chống dòng chảy ngược.

Y lọc inox có thể dùng để bảo vệ bơm, thiết bị lọc và van điều khiển, nhưng với tuyến vi sinh cần bố trí sao cho dễ vệ sinh và không tạo điểm đọng.

Gioăng làm kín phải phù hợp với CIP và nước nóng

Nhà máy bia thường có quy trình vệ sinh CIP bằng nước nóng, dung dịch kiềm, dung dịch axit nhẹ hoặc hóa chất vệ sinh chuyên dụng. Vì vậy, gioăng van cần chịu được nhiệt độ và hóa chất vệ sinh thực tế.

EPDM thường dùng tốt với nước sạch, nước nóng và nhiều hệ thực phẩm. Silicone phù hợp với một số tuyến cần vệ sinh và chịu nhiệt. PTFE có độ trơ tốt, phù hợp với nhiều môi trường hóa chất nhẹ và yêu cầu sạch cao.

Nếu chọn sai gioăng, van có thể rò rỉ, gioăng bị trương nở, chai cứng hoặc nhanh hỏng sau các chu kỳ CIP. Vì vậy, khi đặt van cần nêu rõ hệ có CIP hay không, nhiệt độ bao nhiêu và hóa chất vệ sinh là gì.

Bề mặt trong cần nhẵn và dễ vệ sinh

Trong hệ sản xuất bia, bề mặt trong của van càng nhẵn thì càng dễ vệ sinh và hạn chế bám cặn. Nếu bề mặt thô, có khe kẹt hoặc điểm chết, cặn bia, cặn đường, khoáng chất hoặc hóa chất vệ sinh có thể tồn lại.

Với tuyến nước sản xuất chính, nên ưu tiên van có bề mặt đánh bóng phù hợp tiêu chuẩn vi sinh. Các phụ kiện đi kèm như ống, co, tê, clamp, ferrule và gioăng cũng cần đồng bộ.

Không nên dùng van có cấu tạo khó vệ sinh ở tuyến sạch. Nếu cần dùng van bi, nên chọn dòng vi sinh và cân nhắc loại dễ tháo kiểm tra định kỳ.

Cần hạn chế điểm chết trong đường ống

Điểm chết là vị trí dòng nước ít lưu thông, dễ đọng lại và khó vệ sinh. Trong hệ sản xuất bia, điểm chết có thể gây bám cặn, mùi, nhiễm bẩn hoặc làm giảm hiệu quả CIP.

Điểm chết thường xuất hiện tại nhánh chờ, đoạn ống cụt, van lắp sai hướng, phụ kiện không đồng bộ hoặc vị trí xả không hợp lý. Khi bố trí van inox, cần hạn chế tối đa các đoạn ống thừa.

Nếu bắt buộc phải có nhánh chờ hoặc điểm lấy mẫu, cần bố trí sao cho dễ xả, dễ vệ sinh và không giữ nước lâu sau khi vận hành.

Bảng gợi ý chọn van inox cho hệ nước cấp sản xuất bia

Checklist trước khi chọn van inox cho nhà máy bia

Những lỗi thường gặp khi chọn van cho hệ cấp nước sản xuất bia

Lỗi đầu tiên là dùng van công nghiệp thông thường cho tất cả tuyến. Với tuyến phụ trợ thì có thể dùng, nhưng tuyến nước nấu bia, RO, CIP hoặc khu chiết rót nên ưu tiên van inox vi sinh.

Lỗi thứ hai là chọn inox 304 cho vị trí có hóa chất CIP hoặc nước nóng thường xuyên. Inox 304 có thể dùng trong nhiều trường hợp, nhưng inox 316/316L sẽ an toàn hơn ở tuyến quan trọng.

Lỗi thứ ba là chọn sai gioăng. Gioăng không phù hợp với nước nóng hoặc hóa chất vệ sinh có thể nhanh hỏng, gây rò rỉ hoặc làm giảm hiệu quả làm sạch.

Lỗi thứ tư là bố trí nhiều đoạn ống chết. Hệ bia rất cần vệ sinh tốt, nên các đoạn đọng nước cần được hạn chế ngay từ thiết kế.

Lỗi thứ năm là không đồng bộ tiêu chuẩn clamp, ferrule, ống và van. Nếu không đồng bộ, hệ thống có thể khó lắp, dễ rò hoặc khó thay thế khi bảo trì.

Cách bố trí để dễ vận hành và vệ sinh

Van inox nên được bố trí theo từng khu vực: khu lọc nước, khu nấu, khu tank, khu CIP, khu chiết rót và khu phụ trợ. Mỗi khu cần có van khóa riêng để dễ cô lập khi vệ sinh hoặc bảo trì.

Các van dùng thường xuyên nên đặt ở vị trí dễ thao tác, không quá cao, không quá sát tường và đủ khoảng để tháo clamp, thay gioăng hoặc kiểm tra rò rỉ.

Với hệ lớn, nên có sơ đồ tuyến van. Sơ đồ cần thể hiện rõ tuyến nước sạch, nước RO, nước nóng, CIP, nước xả và tuyến phụ trợ để người vận hành tránh mở nhầm van.

Khi nào nên dùng van điều khiển tự động?

Van điều khiển khí nén hoặc điện phù hợp với hệ sản xuất bia có quy trình tự động, đặc biệt ở tuyến CIP, tuyến cấp nước vào tank, tuyến chuyển dòng và khu chiết rót. Van tự động giúp đóng mở theo chu trình, giảm thao tác thủ công và hạn chế nhầm lẫn.

Nếu hệ thống nhỏ, vận hành đơn giản, van tay vẫn có thể đáp ứng. Nhưng với dây chuyền sản xuất liên tục, nhiều tank và nhiều tuyến CIP, van tự động sẽ giúp quản lý quy trình tốt hơn.

Khi dùng van tự động, cần kiểm tra cấp bảo vệ bộ điều khiển, áp khí nén, tín hiệu điều khiển và vị trí lắp đặt để tránh nước rửa bắn trực tiếp vào bộ điện hoặc bộ khí.

Kết luận

Van inox dùng cho hệ thống nước cấp khu sản xuất bia cần chọn theo từng tuyến nước và mức độ vệ sinh. Tuyến phụ trợ có thể dùng inox 304 trong nhiều trường hợp. Tuyến nước nấu bia, nước RO, nước sau lọc, tuyến CIP, khu tank và khu chiết rót nên ưu tiên inox 316/316L và van inox vi sinh.

Ngoài vật liệu, cần kiểm tra bề mặt trong, gioăng, kiểu kết nối, khả năng CIP, điểm chết, áp lực và nhiệt độ vận hành. Chọn đúng van giúp hệ thống sạch hơn, kín hơn, dễ vệ sinh và ổn định chất lượng nước trong quá trình sản xuất bia.

Với các tuyến nước sạch, nước RO, nước nấu bia, CIP và khu vực chiết rót cần van có bề mặt nhẵn, dễ vệ sinh và phù hợp tiêu chuẩn đồ uống, bạn có thể tham khảo thêm nhóm Van vi sinh inox ↗ để chọn đúng loại van theo từng vị trí sử dụng.
