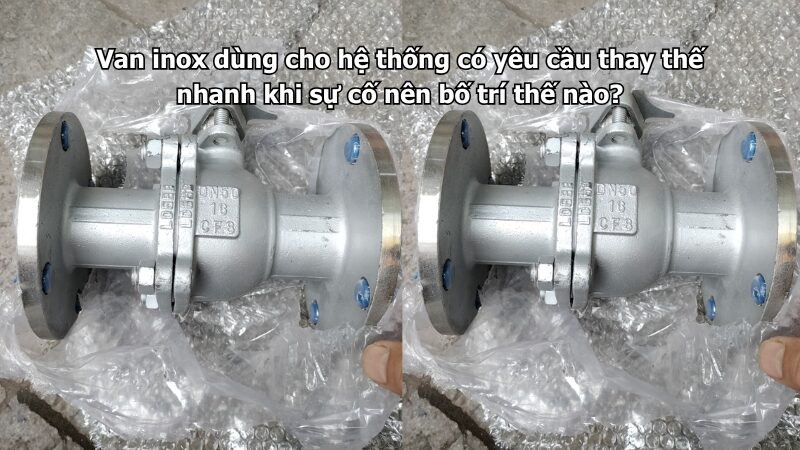

Van inox dùng cho hệ thống có yêu cầu thay thế nhanh khi sự cố nên bố trí thế nào?

Van inox dùng cho hệ thống có yêu cầu thay thế nhanh khi sự cố cần được bố trí theo nguyên tắc dễ cô lập, dễ tháo, dễ thay và dễ chạy lại hệ thống. Nghĩa là không chỉ chọn van bền, mà còn phải tính trước vị trí lắp, kiểu kết nối, khoảng thao tác, van khóa trước sau, đường bypass và nhãn tuyến rõ ràng.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox, khớp nối inox và phụ kiện inox dùng cho hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất nhẹ, khí nén và dây chuyền sản xuất công nghiệp.

Trong thực tế, nhiều hệ thống dùng van tốt nhưng khi xảy ra sự cố lại rất khó thay. Nguyên nhân thường do van bị kẹp cứng giữa hai đoạn ống, không có van khóa cô lập, không có rắc co/mặt bích, không đủ khoảng tháo bulong hoặc không biết van đó thuộc tuyến nào. Vì vậy, nếu hệ thống cần xử lý nhanh, cách bố trí van quan trọng không kém chất lượng van.

Hệ thống cần thay thế nhanh thường gặp ở đâu?

Hệ thống cần thay thế nhanh thường gặp trong nhà máy sản xuất liên tục, phòng bơm, hệ xử lý nước, dây chuyền thực phẩm, dược phẩm, mỹ phẩm, hệ cấp nước công nghiệp, hệ khí nén, hệ nước làm mát, hệ hóa chất nhẹ và các khu vực không được phép dừng lâu.

Ở những hệ này, khi một van bị rò, kẹt, gãy tay gạt, hỏng gioăng hoặc không đóng kín, đội kỹ thuật cần thay nhanh để giảm thời gian dừng máy. Nếu bố trí không hợp lý, chỉ một van nhỏ cũng có thể làm dừng cả dây chuyền.

Do đó, ngay từ lúc thiết kế hoặc cải tạo đường ống, cần tính trước phương án tháo lắp. Đừng để đến khi sự cố mới phát hiện van không thể tháo ra nếu không cắt ống.

Van inox có phù hợp cho hệ cần thay nhanh không?

Van inox phù hợp cho các hệ cần thay nhanh vì có độ bền cao, chống gỉ tốt, dùng được trong môi trường ẩm và nhiều loại lưu chất khác nhau. Với hệ nước sạch, nước kỹ thuật, khí nén, hóa chất nhẹ hoặc khu sản xuất yêu cầu vệ sinh, inox thường ổn định hơn các vật liệu dễ oxy hóa.

Tuy nhiên, thay nhanh không chỉ phụ thuộc vào vật liệu inox. Một van inox tốt nhưng dùng kết nối hàn cố định ở vị trí cần tháo thường xuyên vẫn gây khó khăn khi bảo trì.

Vì vậy, cần chọn đồng thời loại van và kiểu kết nối phù hợp. Với tuyến nhỏ cần tháo nhanh, van bi inox 3 mảnh hoặc van bi inox kèm rắc co là lựa chọn đáng cân nhắc. Với tuyến lớn, van mặt bích hoặc van bướm lắp giữa hai mặt bích sẽ thuận tiện hơn.

Ưu tiên bố trí van khóa trước và sau thiết bị

Muốn thay van nhanh, trước tiên phải cô lập được đoạn cần sửa. Vì vậy, tại các thiết bị quan trọng như bơm, y lọc, bộ trao đổi nhiệt, bồn chứa, máy sản xuất, cụm van điều khiển hoặc đồng hồ đo, nên có van khóa trước và sau.

Khi một thiết bị hoặc một van trong cụm gặp sự cố, kỹ thuật chỉ cần khóa hai đầu, xả áp và tháo riêng đoạn đó. Nếu không có van khóa trước sau, có thể phải xả nước toàn tuyến hoặc dừng cả hệ thống.

Với hệ có nhiều nhánh, mỗi nhánh nên có van khóa riêng. Cách này giúp cô lập đúng khu vực hỏng mà không ảnh hưởng đến các khu vực còn lại.

Dùng van bi inox 3 mảnh cho vị trí cần bảo trì nhanh

Van bi inox 3 mảnh rất phù hợp cho các vị trí cần tháo kiểm tra, thay gioăng hoặc bảo trì nhanh. Cấu tạo 3 phần cho phép tháo thân giữa của van mà không cần tháo toàn bộ hai đầu kết nối khỏi đường ống.

Dòng này thường dùng ở tuyến nước sạch, khí nén, hóa chất nhẹ, thực phẩm hoặc các vị trí cần độ kín tốt và bảo trì định kỳ. Với hệ sản xuất không muốn dừng lâu, van bi 3 mảnh giúp rút ngắn thời gian xử lý sự cố.

Nếu dùng van bi 1 mảnh hoặc 2 mảnh ở vị trí khó tháo, khi hỏng có thể phải tháo cả đoạn ống. Vì vậy, ở các điểm quan trọng, chi phí đầu tư ban đầu cho van 3 mảnh có thể hợp lý hơn về lâu dài.

Chọn kết nối rắc co, mặt bích hoặc clamp khi cần tháo nhanh

Kết nối rắc co phù hợp với đường ống nhỏ, cần tháo lắp nhanh và không muốn xoay cả đoạn ống khi thay van. Đây là lựa chọn tốt cho tuyến nước, khí nén, thiết bị phụ trợ hoặc khu vực cần bảo trì thường xuyên.

Kết nối mặt bích phù hợp với đường ống DN trung bình đến lớn, áp lực cao hơn hoặc vị trí cần tháo lắp chắc chắn. Khi thay van, chỉ cần tháo bulong mặt bích, không phải cắt ống.

Kết nối clamp phù hợp với hệ vi sinh, thực phẩm, dược phẩm, mỹ phẩm hoặc khu vực cần tháo vệ sinh nhanh. Clamp rất tiện vì tháo nhanh, thay gioăng nhanh và dễ kiểm tra bên trong.

Cần chừa khoảng thao tác quanh van

Một lỗi rất hay gặp là van có kết nối tháo được nhưng lại không đủ khoảng thao tác. Ví dụ tay gạt sát tường, mặt bích sát thiết bị, bulong không rút ra được hoặc y lọc không có khoảng tháo lưới.

Khi bố trí van inox, cần chừa đủ khoảng để xoay tay van, tháo bulong, mở clamp, rút gioăng, hứng nước xả và đưa van ra khỏi vị trí lắp. Với van mặt bích, cần tính cả chiều dài thân van và khoảng rút ra hai bên.

Nếu lắp trong phòng kỹ thuật, tủ máy hoặc khung skid, nên kiểm tra thao tác thực tế ngay từ bản vẽ. Đừng chỉ xem van có vừa về kích thước hay không.

Bố trí điểm xả áp và xả nước trước khi tháo van

Trước khi tháo van, đường ống cần được xả áp và xả phần nước còn lại. Nếu không có điểm xả, khi tháo van có thể nước bắn ra, gây nguy hiểm hoặc làm bẩn khu vực sản xuất.

Với tuyến nước, nên có van xả nhỏ ở điểm thấp hoặc gần cụm cần bảo trì. Với tuyến khí nén, hơi hoặc hóa chất nhẹ, cần có phương án xả áp an toàn theo quy trình vận hành.

Điểm xả không cần quá phức tạp, nhưng phải đặt đúng chỗ và dễ thao tác. Đây là chi tiết nhỏ nhưng giúp việc thay van nhanh và an toàn hơn nhiều.

Bố trí đường bypass cho tuyến không được dừng lâu

Với những tuyến quan trọng không được dừng lâu, nên bố trí đường bypass. Khi van chính, thiết bị lọc, van điều khiển hoặc cụm đo gặp sự cố, có thể chuyển dòng tạm qua bypass để hệ thống tiếp tục vận hành.

Bypass thường gồm một đường ống phụ có van khóa riêng. Khi hệ chính hoạt động bình thường, van bypass đóng. Khi cần sửa cụm chính, mở bypass và khóa hai đầu cụm cần sửa.

Tuy nhiên, bypass cần được đánh dấu rõ và có quy trình sử dụng. Nếu mở nhầm hoặc quên đóng sau bảo trì, hệ thống có thể chạy sai chế độ.

Bảng gợi ý bố trí van inox để thay nhanh khi sự cố

Checklist thiết kế để thay van inox nhanh hơn

Những lỗi thường làm việc thay van bị chậm

Lỗi đầu tiên là không có van khóa hai đầu. Khi một van hỏng, phải dừng cả hệ hoặc xả toàn bộ đường ống mới thay được.

Lỗi thứ hai là dùng kết nối hàn tại vị trí cần bảo trì thường xuyên. Khi hỏng, bắt buộc phải cắt hàn, mất nhiều thời gian và ảnh hưởng sản xuất.

Lỗi thứ ba là không đủ khoảng thao tác. Van lắp được nhưng không tháo ra được, nhất là các vị trí sát tường, sát sàn, sát máy hoặc trong khung skid hẹp.

Lỗi thứ tư là thiếu nhãn tuyến. Khi sự cố xảy ra, đội vận hành mất thời gian tìm đúng van cần khóa, thậm chí khóa nhầm làm ảnh hưởng khu vực khác.

Lỗi thứ năm là không có vật tư dự phòng. Có thể tháo được van nhưng lại thiếu gioăng, bulong, rắc co hoặc van cùng kích cỡ để thay ngay.

Nên chuẩn bị vật tư dự phòng như thế nào?

Với hệ thống yêu cầu thay nhanh, nên có danh sách vật tư dự phòng cho các van quan trọng. Danh sách này nên gồm DN, kiểu kết nối, vật liệu inox, loại gioăng, cấp áp và vị trí lắp.

Các vật tư nên có sẵn gồm van cùng loại, gioăng mặt bích, gioăng clamp, seat van bi, bulong inox, rắc co, băng tan, keo ren và dụng cụ tháo lắp phù hợp. Với hệ sản xuất liên tục, thiếu một gioăng nhỏ cũng có thể làm thời gian dừng kéo dài.

Nên ưu tiên dự phòng cho các vị trí sau bơm, trước thiết bị quan trọng, tuyến cấp chính, tuyến xả, tuyến hóa chất, tuyến nước sạch và các van thường xuyên đóng mở.

Cách bố trí để đội vận hành xử lý nhanh hơn

Mỗi van quan trọng nên có mã đánh dấu rõ ràng, ví dụ V-01, V-02, V-03 theo sơ đồ tuyến. Mã này nên xuất hiện trên bản vẽ, trên nhãn van và trong quy trình bảo trì.

Tại phòng kỹ thuật hoặc khu máy, nên có sơ đồ van treo tại vị trí dễ nhìn. Khi xảy ra sự cố, người vận hành chỉ cần theo sơ đồ để khóa đúng van trước, van sau và điểm xả.

Sau khi thay van, cần thử kín lại trước khi đưa hệ thống vào chạy chính thức. Nếu là tuyến áp lực hoặc tuyến hóa chất, nên kiểm tra kỹ tại ren, mặt bích, gioăng, trục van và điểm xả.

Khi nào nên dùng van điều khiển tự động?

Van điều khiển điện hoặc khí nén phù hợp với hệ cần đóng mở từ xa, khóa khẩn cấp hoặc chuyển tuyến tự động. Tuy nhiên, nếu mục tiêu chính là thay thế nhanh khi sự cố, vẫn phải bố trí van khóa tay và kết nối tháo lắp phù hợp.

Không nên phụ thuộc hoàn toàn vào van tự động. Khi mất điện, mất khí nén hoặc bộ điều khiển lỗi, van tay cô lập vẫn là phương án cần thiết để xử lý tại chỗ.

Với cụm van tự động, nên có van khóa trước và sau bộ van, đồng thời có rắc co, mặt bích hoặc clamp để tháo cụm ra nhanh khi cần.

Kết luận

Van inox dùng cho hệ thống có yêu cầu thay thế nhanh khi sự cố cần được bố trí theo hướng dễ cô lập, dễ xả, dễ tháo và dễ lắp lại. Các vị trí quan trọng nên có van khóa trước sau, điểm xả áp, đủ khoảng thao tác, nhãn tuyến rõ ràng và vật tư dự phòng sẵn.

Với tuyến nhỏ, nên cân nhắc van bi inox 3 mảnh, rắc co hoặc kết nối dễ tháo. Với tuyến lớn, nên dùng mặt bích để thay nhanh bằng bulong. Với hệ vi sinh, clamp là lựa chọn rất tiện. Với tuyến không được dừng lâu, nên có bypass để chạy tạm trong lúc sửa.

Với các hệ thống cần đóng mở nhanh, dễ cô lập, dễ bảo trì và phù hợp nhiều kiểu kết nối như ren, mặt bích, hàn hoặc điều khiển tự động, bạn có thể tham khảo thêm nhóm Van bi inox ↗ để chọn đúng dòng van theo kích cỡ và yêu cầu thay thế nhanh.
