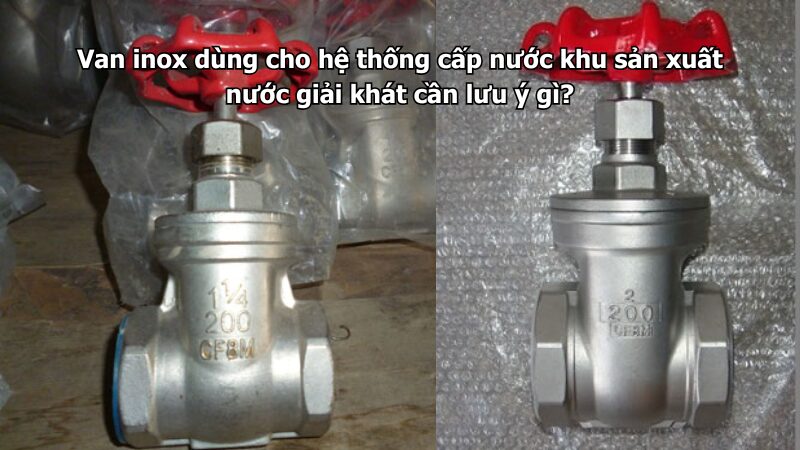

Van inox dùng cho hệ thống cấp nước khu sản xuất nước giải khát cần lưu ý gì?

Van inox dùng cho hệ thống cấp nước khu sản xuất nước giải khát cần được chọn theo yêu cầu vệ sinh, chất lượng nước, vật liệu inox, kiểu van, gioăng làm kín, kiểu kết nối và vị trí lắp đặt. Đây là hệ thống có liên quan trực tiếp đến nước pha chế, nước rửa chai, nước tráng, nước cấp bồn, nước CIP và các thiết bị trong dây chuyền sản xuất đồ uống.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van vi sinh inox, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống nước sạch, nước RO, nước giải khát, thực phẩm, đồ uống và dây chuyền sản xuất yêu cầu vệ sinh cao.

Trong nhà máy nước giải khát, nước không chỉ là nguồn cấp phụ trợ. Nước có thể là thành phần chính của sản phẩm, dùng để pha syrup, pha hương liệu, rửa chai, tráng thiết bị hoặc vệ sinh đường ống. Vì vậy, van inox cần đảm bảo sạch, kín, chống gỉ, ít bám cặn và dễ vệ sinh trong quá trình vận hành.

Hệ thống cấp nước khu sản xuất nước giải khát có đặc điểm gì?

Hệ thống cấp nước trong khu sản xuất nước giải khát thường gồm nguồn nước đầu vào, hệ lọc thô, làm mềm, RO, UV, bồn chứa nước sạch, bơm cấp, đường ống cấp vào khu pha chế, bồn syrup, máy chiết rót, máy rửa chai, tuyến CIP và các điểm xả cuối tuyến.

Đặc điểm của hệ này là nước sau xử lý cần được giữ sạch ổn định đến tận điểm sử dụng. Nếu đường ống hoặc van sau xử lý bị gỉ, bám cặn, đọng nước hoặc khó vệ sinh, chất lượng nước có thể bị ảnh hưởng lại trước khi đi vào sản phẩm.

Ngoài ra, nhà máy nước giải khát thường có nhiều khu vực ẩm, nước nóng, hóa chất vệ sinh, dung dịch khử khuẩn và tần suất rửa thiết bị cao. Vì vậy, van inox phải được chọn kỹ hơn hệ cấp nước công nghiệp thông thường.

Nên dùng van inox công nghiệp hay van inox vi sinh?

Với tuyến phụ trợ như nước rửa sàn, nước cấp kỹ thuật, nước vệ sinh bên ngoài thiết bị hoặc tuyến không tiếp xúc trực tiếp với sản phẩm, có thể dùng van inox công nghiệp. Các dòng van bi inox, van bướm inox, van 1 chiều inox và y lọc inox có thể đáp ứng tốt nếu chọn đúng vật liệu và kích cỡ.

Với tuyến nước RO, nước tráng, nước pha chế, nước cấp vào bồn syrup, khu chiết rót hoặc hệ CIP, nên ưu tiên van inox vi sinh. Dòng van này có bề mặt trong nhẵn hơn, ít bám cặn hơn, dễ tháo vệ sinh và phù hợp với môi trường sản xuất đồ uống.

Không cần thiết phải dùng van vi sinh cho toàn bộ nhà máy. Tuy nhiên, các tuyến nước sạch sau xử lý và các vị trí gần sản phẩm nên được tách riêng tiêu chí chọn van, tránh dùng chung loại van với tuyến phụ trợ.

Nên chọn inox 304, 316 hay 316L?

Inox 304 phù hợp với nhiều tuyến nước sạch phụ trợ, nước rửa, nước cấp thiết bị không tiếp xúc trực tiếp sản phẩm hoặc khu vực có điều kiện làm việc thông thường. Đây là vật liệu phổ biến, bền và có chi phí hợp lý.

Inox 316 phù hợp hơn với môi trường có nước nóng, hóa chất vệ sinh, clo, độ ẩm cao hoặc tuyến khó thay thế. Trong nhà máy nước giải khát, inox 316 nên được cân nhắc ở các khu vực sau lọc, sau bồn chứa, trước máy chiết rót và các tuyến vệ sinh thường xuyên.

Inox 316L nên ưu tiên cho tuyến nước RO, nước pha chế, nước tráng cuối, hệ CIP, đường ống vi sinh và khu vực có hàn. Vật liệu này phù hợp hơn với yêu cầu vệ sinh cao, hạn chế ăn mòn vùng hàn và dễ đồng bộ với ống inox vi sinh.

Chọn loại van inox theo từng vị trí sử dụng

Van bi inox phù hợp với các nhánh nhỏ, điểm khóa trước thiết bị, điểm xả, đầu vào bồn chứa hoặc vị trí cần đóng mở nhanh. Van bi có ưu điểm kín tốt, thao tác đơn giản và dễ nhận biết trạng thái đóng mở.

Van bướm inox phù hợp với tuyến cấp chính DN lớn, tuyến sau bồn chứa, đường ống cấp đến nhiều khu vực hoặc tuyến hồi có lưu lượng lớn. Dòng này gọn, nhẹ và dễ thao tác hơn van bi cỡ lớn.

Van 1 chiều inox nên lắp sau bơm, sau cụm lọc hoặc tại vị trí cần chống nước chảy ngược. Van này giúp bảo vệ bơm, hạn chế nước hồi và tránh ảnh hưởng đến tuyến nước sạch.

Y lọc inox nên bố trí trước bơm, trước thiết bị nhạy cảm, trước đầu phun rửa chai, trước van điều khiển hoặc trước cụm chiết rót nếu hệ có nguy cơ cặn nhỏ. Với tuyến vi sinh, cần cân nhắc loại lọc và cách bố trí sao cho không tạo điểm đọng khó vệ sinh.

Van vi sinh inox nên dùng cho tuyến nước RO, nước pha chế, nước tráng, bồn syrup, hệ CIP và khu vực chiết rót. Đây là nhóm van nên ưu tiên khi nước có thể đi trực tiếp vào sản phẩm.

Bảng gợi ý chọn van inox cho hệ nước giải khát

Gioăng và seat cần phù hợp với thực phẩm, nước nóng và CIP

Gioăng và seat là phần tiếp xúc trực tiếp với nước hoặc dung dịch vệ sinh. Nếu chọn sai vật liệu, van có thể rò rỉ, gioăng bị phồng, chai cứng hoặc nhanh hỏng sau các chu kỳ vệ sinh.

PTFE thường dùng cho van bi inox, phù hợp với nhiều hệ nước sạch, nước RO và hóa chất nhẹ. EPDM thường phù hợp với nước sạch, nước nóng và nhiều hệ thực phẩm. Silicone có thể dùng trong một số hệ vi sinh cần vệ sinh cao. FKM phù hợp với một số môi trường có nhiệt hoặc hóa chất nhất định, nhưng cần kiểm tra tương thích thực tế.

Với hệ nước giải khát có CIP, cần kiểm tra rõ nhiệt độ rửa, loại hóa chất, nồng độ và thời gian tiếp xúc. Không nên chọn gioăng chỉ theo thói quen, vì điều kiện CIP có thể làm vật liệu làm kín xuống cấp nhanh hơn hệ nước sạch thông thường.

Kiểu kết nối nên chọn theo khu vực lắp đặt

Kết nối ren phù hợp với tuyến phụ trợ, đường ống nhỏ, nước rửa hoặc các vị trí không yêu cầu tháo vệ sinh thường xuyên. Khi dùng nối ren, cần lắp đúng kỹ thuật để tránh rò nước và hạn chế điểm bám cặn.

Kết nối mặt bích phù hợp với tuyến chính, đường ống lớn, sau bơm, trước bồn hoặc khu vực cần tháo lắp chắc chắn. Với tuyến DN lớn, mặt bích giúp việc bảo trì thuận tiện hơn so với kết nối ren.

Kết nối clamp phù hợp nhất cho tuyến vi sinh, nước RO, nước pha chế, nước tráng, hệ CIP và khu chiết rót. Clamp giúp tháo nhanh, thay gioăng nhanh và vệ sinh thuận tiện hơn.

Kết nối hàn vi sinh phù hợp với tuyến cố định, ít tháo lắp và cần hạn chế điểm rò. Khi dùng kết nối hàn, cần kiểm soát chất lượng mối hàn và vệ sinh bên trong đường ống sau thi công.

Cần hạn chế điểm chết trong đường ống

Trong hệ nước giải khát, điểm chết là vị trí nước ít lưu thông, dễ đọng lại và khó vệ sinh. Điểm chết có thể xuất hiện ở nhánh chờ, đoạn ống cụt, van lắp sai vị trí hoặc phụ kiện không đồng bộ.

Nước đọng lâu trong điểm chết có thể làm tăng nguy cơ bám cặn, mùi lạ hoặc nhiễm bẩn. Điều này đặc biệt quan trọng với nước RO, nước pha chế và nước tráng cuối.

Khi bố trí van inox, nên hạn chế các nhánh không sử dụng, bố trí điểm xả hợp lý và ưu tiên kiểu kết nối dễ vệ sinh ở khu vực sản xuất sạch. Nếu cần nhánh lấy mẫu hoặc nhánh chờ, cần thiết kế sao cho dễ xả và dễ kiểm tra.

Y lọc inox cần đặt đúng vị trí để không gây khó vệ sinh

Y lọc inox rất hữu ích ở tuyến nước có cặn, trước bơm, trước đầu phun hoặc trước thiết bị nhạy cảm. Trong hệ rửa chai, nếu không có lọc, đầu phun dễ nghẹt và hiệu quả rửa giảm.

Tuy nhiên, với tuyến nước vi sinh hoặc nước pha chế, việc bố trí lọc cần được cân nhắc kỹ để tránh tạo điểm đọng khó vệ sinh. Nếu cần lọc trên tuyến sạch, nên chọn thiết bị phù hợp tiêu chuẩn vệ sinh và có quy trình vệ sinh định kỳ rõ ràng.

Khi lắp y lọc, phải chừa không gian tháo lưới lọc. Nếu lọc đặt quá sát tường hoặc quá gần thiết bị, việc vệ sinh sẽ khó và lọc dễ bị bỏ qua trong quá trình vận hành.

Bố trí van inox theo từng khu vực trong nhà máy

Hệ thống nước cấp khu sản xuất nước giải khát nên được chia theo từng khu vực: xử lý nước, bồn chứa nước sạch, khu pha chế, khu syrup, khu rửa chai, khu chiết rót, hệ CIP và khu vệ sinh phụ trợ.

Mỗi khu vực nên có van khóa riêng để dễ cô lập khi bảo trì. Trước và sau thiết bị quan trọng như bơm, cụm lọc, bồn chứa, máy rửa chai và máy chiết rót nên có van khóa để tháo lắp nhanh hơn.

Sau bơm nên bố trí van 1 chiều inox. Tại điểm thấp và cuối tuyến nên có van xả. Với khu vực yêu cầu vệ sinh cao, nên ưu tiên van vi sinh và kết nối clamp hoặc hàn vi sinh.

Checklist trước khi chọn van inox cho hệ nước giải khát

Những lỗi thường gặp khi chọn van inox cho khu nước giải khát

Lỗi đầu tiên là dùng van công nghiệp thông thường cho cả tuyến nước pha chế và tuyến chiết rót. Với các vị trí gần sản phẩm, van vi sinh thường phù hợp hơn.

Lỗi thứ hai là chọn inox 304 cho toàn bộ hệ thống mà không xét nước RO, hóa chất CIP hoặc nước nóng. Với tuyến quan trọng, inox 316/316L thường an toàn hơn.

Lỗi thứ ba là bỏ qua vật liệu gioăng. Gioăng không phù hợp có thể làm van rò, nhanh lão hóa hoặc ảnh hưởng đến vệ sinh hệ thống.

Lỗi thứ tư là không có van xả tại điểm thấp và cuối tuyến. Nước tồn lâu trong đường ống có thể ảnh hưởng đến độ sạch và gây khó kiểm soát khi vệ sinh.

Lỗi thứ năm là thiếu van khóa riêng từng khu vực. Khi một thiết bị cần bảo trì, toàn bộ khu sản xuất phải dừng nước, làm gián đoạn vận hành.

Kết luận

Van inox dùng cho hệ thống cấp nước khu sản xuất nước giải khát cần chọn theo từng tuyến sử dụng. Với tuyến phụ trợ, van bi inox hoặc van bướm inox 304 có thể đáp ứng tốt. Với tuyến nước RO, nước pha chế, nước tráng, khu chiết rót và hệ CIP, nên ưu tiên inox 316L, van vi sinh và kết nối clamp hoặc hàn vi sinh.

Ngoài loại van, cần kiểm tra kỹ gioăng, seat, kiểu kết nối, điểm xả, van 1 chiều sau bơm, y lọc trước thiết bị nhạy cảm và cách hạn chế điểm chết trong đường ống. Chọn đúng giúp hệ thống giữ nước sạch ổn định, dễ vệ sinh và hạn chế rủi ro nhiễm bẩn lại sau xử lý.

Với các tuyến nước RO, nước pha chế, nước tráng, khu chiết rót và hệ CIP trong nhà máy nước giải khát cần bề mặt nhẵn, dễ tháo vệ sinh và phù hợp yêu cầu thực phẩm, bạn có thể tham khảo thêm nhóm Van vi sinh inox ↗ để chọn đúng loại van theo từng vị trí sử dụng.
