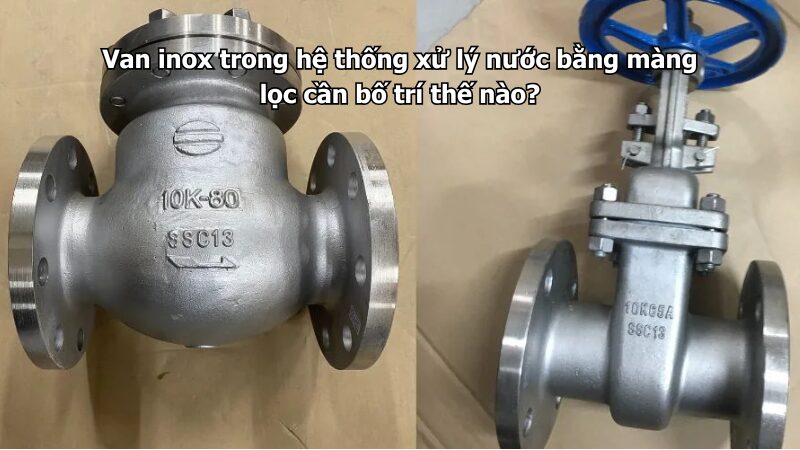

Van inox trong hệ thống xử lý nước bằng màng lọc cần bố trí thế nào?

Van inox trong hệ thống xử lý nước bằng màng lọc cần được bố trí theo từng cụm chức năng: đầu vào hệ thống, trước bơm, sau bơm, trước màng lọc, sau màng lọc, tuyến xả, tuyến rửa ngược, tuyến CIP và điểm lấy mẫu. Đây là hệ thống có nhiều thiết bị nhạy cảm, đặc biệt là màng RO, UF, NF hoặc MF nên nếu bố trí van sai, hệ có thể bị tụt áp, nghẹt màng, khó vệ sinh hoặc khó cô lập khi bảo trì.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống xử lý nước, nước tinh khiết, nước RO, nước thải, nước tuần hoàn và dây chuyền lọc công nghiệp.

Trong thực tế, hệ màng lọc không chỉ cần van để đóng mở nước. Van còn giúp bảo vệ bơm, bảo vệ màng, xả cặn, lấy mẫu, vệ sinh hóa chất, rửa ngược và cô lập từng cụm thiết bị khi cần sửa chữa. Vì vậy, khi bố trí van inox cho hệ xử lý nước bằng màng lọc, cần nhìn theo toàn bộ sơ đồ vận hành chứ không chỉ nhìn từng đoạn ống riêng lẻ.

Hệ thống xử lý nước bằng màng lọc có đặc điểm gì?

Hệ thống xử lý nước bằng màng lọc thường gồm bồn nước đầu vào, bơm cấp, cụm lọc thô, y lọc, lọc tinh, bơm cao áp, cụm màng lọc, đồng hồ áp, đồng hồ lưu lượng, tuyến nước thành phẩm, tuyến nước thải và tuyến vệ sinh màng. Tùy công nghệ, màng có thể là RO, UF, NF hoặc MF.

Điểm quan trọng của hệ này là màng lọc rất nhạy với cặn, áp lực, hóa chất và dòng chảy ngược. Nếu nước đầu vào không được kiểm soát tốt, màng có thể nhanh nghẹt, giảm lưu lượng hoặc giảm chất lượng nước sau lọc.

Do đó, van inox cần được bố trí để kiểm soát dòng nước theo từng giai đoạn. Mỗi cụm nên có van khóa riêng, van xả riêng và điểm kiểm tra rõ ràng để vận hành dễ hơn.

Van inox có phù hợp cho hệ màng lọc nước không?

Van inox phù hợp cho hệ thống xử lý nước bằng màng lọc nhờ khả năng chống gỉ tốt, chịu được môi trường ẩm và dùng được với nước sạch, nước RO, nước DI, nước tinh khiết hoặc nước có hóa chất xử lý nhẹ. So với vật liệu dễ oxy hóa, inox giúp hạn chế gỉ sét đi vào đường nước và giảm nguy cơ nhiễm bẩn hệ thống.

Với hệ xử lý nước thông thường, inox 304 thường đáp ứng tốt. Nếu hệ có nước mặn nhẹ, hóa chất vệ sinh màng, nước có clo cao, môi trường ăn mòn hoặc yêu cầu chất lượng nước cao hơn, nên cân nhắc inox 316 ở các vị trí quan trọng.

Tuy nhiên, hiệu quả không chỉ nằm ở vật liệu van. Cách bố trí van theo từng cụm mới quyết định hệ thống có dễ vận hành, dễ vệ sinh và dễ bảo trì hay không.

Bố trí van khóa tại đầu vào hệ thống

Van khóa đầu vào nên được đặt ngay sau nguồn cấp nước hoặc sau bồn trung gian. Van này dùng để cô lập toàn bộ hệ thống khi cần bảo trì, thay lọc, vệ sinh bồn hoặc xử lý sự cố rò rỉ.

Ở tuyến đầu vào DN nhỏ đến trung bình, có thể dùng van bi inox để đóng mở nhanh và kín tốt. Với tuyến DN lớn hơn, van bướm inox sẽ phù hợp hơn vì gọn, nhẹ và dễ thao tác.

Van đầu vào cần đặt ở vị trí dễ tiếp cận, có nhãn rõ ràng và không bị che bởi tủ điện, bơm hoặc khung skid. Khi có sự cố, người vận hành cần khóa được van này nhanh chóng.

Bố trí y lọc inox trước bơm và trước màng

Y lọc inox nên được bố trí ở các vị trí cần giữ cặn thô trước khi nước đi vào bơm, van điều khiển, đồng hồ lưu lượng hoặc cụm màng lọc. Dù hệ thống đã có lọc thô, y lọc vẫn có vai trò bảo vệ thiết bị khỏi rác, mạt ống, cặn lớn hoặc tạp chất phát sinh sau bảo trì.

Vị trí phổ biến là trước bơm cấp, trước bơm cao áp hoặc trước cụm màng nếu thiết kế cho phép. Với hệ màng lọc, cặn nhỏ có thể làm tăng chênh áp, giảm lưu lượng và khiến màng nhanh bẩn.

Khi lắp y lọc inox, cần chừa khoảng tháo lưới lọc để vệ sinh. Không nên lắp y lọc ở vị trí quá chật vì khi cần bảo trì sẽ khó tháo, dễ bị bỏ qua và làm hệ thống mất ổn định lâu dài.

Bố trí van trước và sau bơm cấp

Bơm cấp cần có van khóa trước bơm và sau bơm để dễ cô lập khi bảo trì. Van trước bơm giúp khóa nguồn nước đầu vào, còn van sau bơm giúp cô lập tuyến đẩy khi cần kiểm tra bơm, thay phớt hoặc sửa đường ống.

Sau bơm nên có van 1 chiều inox để chống nước chảy ngược về bơm khi bơm dừng. Nếu thiếu van 1 chiều, hệ thống có thể bị tụt áp, nước hồi về bồn hoặc gây rung đường ống.

Tại cụm bơm, nên bố trí thêm đồng hồ áp trước và sau bơm. Van inox tại khu vực này cần chịu được áp lực làm việc thực tế, không chọn van có cấp áp quá thấp so với áp bơm.

Bố trí van trước và sau bơm cao áp

Với hệ RO hoặc hệ cần áp lực cao, bơm cao áp là thiết bị rất quan trọng. Trước bơm cao áp nên có van khóa, y lọc hoặc lọc bảo vệ phù hợp để tránh cặn đi vào bơm và màng.

Sau bơm cao áp cần có van khóa, van 1 chiều và đồng hồ áp để kiểm soát áp lực vào màng. Van tại đây phải chọn đúng cấp áp, đúng vật liệu và đúng kiểu kết nối, vì áp lực thường cao hơn các đoạn ống thông thường.

Không nên dùng van chất lượng thấp hoặc không rõ thông số tại tuyến sau bơm cao áp. Nếu van rò, kẹt hoặc không chịu được áp, hệ màng có thể dừng đột ngột và ảnh hưởng đến toàn bộ dây chuyền xử lý nước.

Bố trí van tại đầu vào cụm màng lọc

Trước cụm màng lọc nên có van khóa để cô lập màng khi cần thay lõi, vệ sinh, kiểm tra áp hoặc xử lý rò rỉ. Đây là van rất quan trọng vì giúp bảo trì cụm màng mà không phải tháo toàn bộ hệ thống.

Tùy kích cỡ đường ống, có thể dùng van bi inox, van bướm inox hoặc van điều khiển tự động. Với hệ nhỏ, van bi inox là lựa chọn gọn và kín. Với hệ lớn, van bướm inox hoặc van điều khiển sẽ thuận tiện hơn.

Trước màng lọc cũng nên có điểm đo áp. Nếu áp đầu vào tăng bất thường, có thể màng hoặc lọc phía trước đang bị nghẹt. Nhờ có van và đồng hồ áp đúng vị trí, kỹ thuật có thể kiểm tra nhanh hơn.

Bố trí van trên tuyến nước sau lọc

Tuyến nước sau lọc, còn gọi là tuyến permeate hoặc nước thành phẩm, cần có van khóa để cô lập nước sạch sau màng. Van này giúp kiểm tra chất lượng nước, bảo trì bồn chứa hoặc ngắt dòng khi hệ thống dừng.

Nếu nước sau lọc là nước RO, nước DI hoặc nước tinh khiết, nên ưu tiên van inox sạch, bề mặt tốt và vật liệu phù hợp. Với yêu cầu vệ sinh cao, có thể cân nhắc van inox vi sinh hoặc kết nối clamp/hàn tùy thiết kế.

Tuyến sau lọc cũng nên có điểm lấy mẫu để kiểm tra TDS, độ dẫn điện, độ đục hoặc các chỉ tiêu liên quan. Van lấy mẫu cần bố trí ở vị trí dễ thao tác và tránh nhiễm bẩn khi lấy mẫu.

Bố trí van trên tuyến nước thải và nước cô đặc

Trong hệ RO hoặc NF, luôn có tuyến nước thải hoặc nước cô đặc. Tuyến này cần có van điều chỉnh hoặc van kiểm soát để duy trì tỷ lệ thu hồi và áp lực màng phù hợp.

Nếu van trên tuyến nước thải mở quá nhiều, áp lực qua màng có thể không đủ, làm giảm lượng nước thành phẩm. Nếu đóng quá nhiều, áp lực tăng cao, màng dễ bị quá tải hoặc nhanh bám cặn.

Vì vậy, tuyến nước thải không nên chỉ lắp van khóa đơn thuần. Cần xem yêu cầu vận hành để chọn van điều tiết, van bi, van kim hoặc van phù hợp với mức độ cần chỉnh lưu lượng.

Bố trí van xả cặn và xả khí

Hệ màng lọc nên có các điểm xả ở đáy đường ống, đáy cụm lọc, sau y lọc, trước cụm màng và các vị trí dễ tích cặn. Van xả giúp loại bỏ nước bẩn, cặn lắng hoặc nước tồn sau khi dừng hệ thống.

Ngoài xả cặn, một số vị trí cao có thể cần xả khí để tránh khí kẹt trong đường ống. Khí trong hệ có thể làm bơm chạy không ổn định, giảm lưu lượng hoặc ảnh hưởng đến áp lực qua màng.

Van xả thường dùng van bi inox vì đóng mở nhanh và cấu tạo đơn giản. Tuy nhiên, cần bố trí sao cho khi xả nước không bắn vào tủ điện, motor bơm hoặc khu vực khó vệ sinh.

Bố trí van cho tuyến rửa màng và CIP

Với hệ màng lọc có vệ sinh hóa chất CIP, cần bố trí van riêng cho tuyến hóa chất, tuyến tuần hoàn rửa màng, tuyến xả hóa chất và tuyến nước sạch tráng rửa. Các van này phải được đánh dấu rõ để tránh nhầm với tuyến nước thành phẩm.

Van dùng cho tuyến CIP cần chọn vật liệu phù hợp với hóa chất vệ sinh màng. Nếu hóa chất có tính ăn mòn, nên cân nhắc inox 316 và gioăng phù hợp như PTFE, EPDM hoặc vật liệu được khuyến nghị theo hóa chất thực tế.

Cách bố trí van CIP cần giúp dòng rửa đi đúng chiều, đủ lưu lượng và dễ xả sau khi rửa. Nếu bố trí sai, hóa chất có thể lưu lại trong đường ống hoặc đi nhầm sang tuyến nước sạch.

Bảng gợi ý bố trí van inox trong hệ màng lọc

Checklist bố trí van inox cho hệ xử lý nước màng lọc

Những lỗi thường gặp khi bố trí van trong hệ màng lọc

Lỗi đầu tiên là thiếu y lọc hoặc lọc bảo vệ trước cụm màng. Khi cặn đi vào màng, chênh áp tăng, lưu lượng giảm và màng nhanh bẩn hơn.

Lỗi thứ hai là không có van cô lập từng cụm. Khi cần thay màng, vệ sinh lọc hoặc sửa bơm, phải dừng toàn bộ hệ thống, gây mất thời gian và ảnh hưởng sản xuất.

Lỗi thứ ba là thiếu van 1 chiều sau bơm. Nước hồi có thể làm tụt áp, gây rung đường ống và ảnh hưởng đến bơm hoặc cụm màng.

Lỗi thứ tư là bố trí tuyến CIP không rõ ràng. Nếu van hóa chất không được đánh dấu kỹ, người vận hành có thể mở nhầm tuyến, làm hóa chất đi sai đường.

Lỗi thứ năm là không có điểm lấy mẫu. Không lấy được mẫu trước và sau màng sẽ khó đánh giá chất lượng nước, khó biết màng đang hoạt động ổn định hay đã suy giảm.

Cách bố trí để dễ vận hành và bảo trì

Van inox trong hệ màng lọc nên được bố trí theo nguyên tắc dễ thấy, dễ khóa, dễ xả và dễ kiểm tra. Các van quan trọng như van đầu vào, van trước/sau bơm, van đầu vào màng, van nước thải và van CIP cần có nhãn rõ ràng.

Trong khung skid, cần chừa không gian để thao tác tay van, tháo y lọc, thay đồng hồ áp, thay màng và kiểm tra rò rỉ. Không nên lắp van quá sát nhau hoặc quá sát tường khiến việc bảo trì khó khăn.

Với hệ công suất lớn, nên có sơ đồ van dán ngay tại tủ điều khiển hoặc khung máy. Sơ đồ này giúp người vận hành biết van nào thuộc tuyến nước thô, tuyến sau lọc, tuyến xả, tuyến CIP và tuyến bypass.

Khi nào nên dùng van điều khiển tự động?

Van inox điều khiển điện hoặc khí nén phù hợp với hệ xử lý nước tự động, có PLC, cảm biến áp, cảm biến mức hoặc chương trình rửa màng tự động. Dòng van này giúp hệ thống đóng mở đúng chu trình, giảm thao tác thủ công và hạn chế nhầm van.

Các vị trí thường dùng van tự động gồm đầu vào hệ thống, tuyến xả, tuyến rửa ngược, tuyến CIP hoặc tuyến chuyển chế độ vận hành. Với hệ nhỏ, van tay vẫn có thể đáp ứng nếu vận hành đơn giản.

Nếu dùng van tự động trong môi trường ẩm, cần chú ý cấp bảo vệ của bộ điều khiển, nguồn điện, tín hiệu điều khiển và vị trí lắp đặt. Không nên để bộ điện bị nước bắn trực tiếp hoặc đặt sát khu vực xả hóa chất.

Kết luận

Van inox trong hệ thống xử lý nước bằng màng lọc cần được bố trí theo từng cụm: van đầu vào, y lọc trước bơm, van trước/sau bơm, van 1 chiều sau bơm, van trước cụm màng, van sau màng, van tuyến nước thải, van xả cặn, van lấy mẫu, van bypass và van cho tuyến CIP. Bố trí đúng giúp bảo vệ màng lọc, ổn định áp lực, dễ vệ sinh và giảm thời gian dừng hệ thống khi bảo trì.

Với hệ nước thông thường, inox 304 có thể phù hợp. Với hệ RO, nước tinh khiết, nước có hóa chất vệ sinh, nước mặn nhẹ hoặc môi trường ăn mòn, nên cân nhắc inox 316 ở các vị trí quan trọng. Ngoài vật liệu van, cần chú ý cấp áp, gioăng làm kín, kiểu kết nối, không gian thao tác và nhãn tuyến rõ ràng.

Với các hệ màng lọc cần bảo vệ bơm, màng RO/UF/NF, đồng hồ lưu lượng và thiết bị phía sau khỏi cặn bẩn, bạn có thể tham khảo thêm nhóm Y lọc inox ↗ để chọn đúng kích cỡ và vật liệu lọc phù hợp cho hệ thống.
