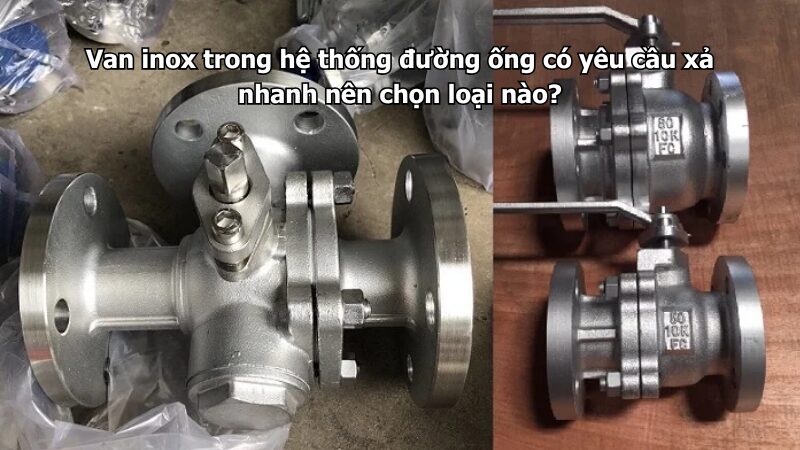

Van inox trong hệ thống đường ống có yêu cầu xả nhanh nên chọn loại nào?

Trong nhiều hệ thống đường ống công nghiệp, van không chỉ dùng để đóng mở thông thường mà còn phải đáp ứng yêu cầu xả nhanh. Đó có thể là xả nước cuối tuyến, xả đáy bồn, xả cặn, xả rửa đường ống, xả khi vệ sinh thiết bị hoặc xả khẩn khi cần cô lập một khu vực sản xuất.

Với các vị trí này, việc chọn van inox ↗ không nên chỉ dựa vào kích thước đường ống. Van cần mở nhanh, lưu lượng thoát tốt, kín khi đóng, chịu được môi trường làm việc và dễ thao tác khi có sự cố.

Nếu chọn sai loại van, hệ thống có thể xả chậm, bị nghẹt cặn, rò rỉ tại điểm xả hoặc gây rung giật đường ống khi mở đột ngột.

Hệ thống đường ống có yêu cầu xả nhanh là gì?

Đường ống có yêu cầu xả nhanh thường là những tuyến cần tháo lưu chất trong thời gian ngắn. Mục đích có thể là làm sạch, bảo trì, thay mẻ sản xuất, xả bỏ phần nước tồn, giảm áp hoặc xử lý sự cố.

Một số vị trí thường gặp gồm:

• Điểm xả cuối đường ống.
• Điểm xả thấp nhất của tuyến ống.
• Xả đáy bồn chứa hoặc bồn trung gian.
• Xả trước và sau thiết bị trao đổi nhiệt, máy bơm, cụm lọc.
• Xả rửa đường ống sau mỗi ca sản xuất.
• Xả nước thải kỹ thuật hoặc dung dịch vệ sinh nhẹ.

Điểm chung của các vị trí này là van phải cho dòng chảy đi qua nhanh, ít cản trở và đóng lại đủ kín sau khi xả.

Loại van inox phù hợp nhất cho yêu cầu xả nhanh

Với đa số hệ thống đường ống cần xả nhanh, van bi inox full port là lựa chọn phù hợp nhất. Loại van này có kết cấu bi khoan lỗ, khi mở hoàn toàn thì dòng chảy đi gần như thẳng qua thân van, tổn thất áp thấp và lưu lượng xả lớn.

Van bi inox cũng có thao tác nhanh vì chỉ cần xoay tay gạt 90 độ để đóng hoặc mở. Điều này rất hữu ích ở các vị trí xả cuối tuyến, xả đáy bồn, xả rửa hoặc xả khi cần xử lý nhanh.

Tuy nhiên, không phải mọi trường hợp đều dùng một loại van. Với đường ống lớn, van bướm inox có thể kinh tế và dễ lắp hơn. Với hệ thống tự động, nên dùng van bi inox điều khiển khí nén hoặc điện. Với môi trường thực phẩm, mỹ phẩm, dược phẩm, nên ưu tiên van vi sinh.

Bảng gợi ý chọn van inox theo vị trí xả nhanh

Vì sao van bi inox thường được ưu tiên cho xả nhanh?

Van bi inox có ba ưu điểm lớn khi dùng cho điểm xả nhanh.

Thứ nhất là tiết diện dòng chảy lớn. Nếu chọn loại full port, lỗ bi gần tương đương đường kính trong của ống, giúp lưu chất thoát nhanh và ít bị tụt áp qua van.

Thứ hai là thao tác nhanh. Người vận hành chỉ cần xoay tay gạt một góc 90 độ, phù hợp với các điểm cần xả thường xuyên hoặc cần phản ứng nhanh khi có sự cố.

Thứ ba là độ kín tốt. Khi đóng, bi van ép vào seat, giúp hạn chế rò rỉ tại điểm xả. Đây là yếu tố quan trọng vì các van xả thường nằm ở vị trí thấp, nếu kín không tốt sẽ dễ nhỏ giọt liên tục.

Khi nào nên dùng van bướm inox thay vì van bi inox?

Van bướm inox phù hợp hơn khi đường ống có kích thước lớn, thường từ DN65 trở lên, hoặc khi cần một loại van nhẹ, lắp gọn và chi phí hợp lý hơn so với van bi mặt bích cỡ lớn.

Trong hệ thống xả nhanh cho đường ống lớn, van bướm inox có thể đáp ứng tốt nếu lưu chất sạch, áp lực không quá cao và yêu cầu kín ở mức phù hợp. Tuy nhiên, do đĩa van vẫn nằm trong dòng chảy nên khả năng thoát lưu lượng không “thoáng” bằng van bi full port.

Nếu điểm xả cần kín cao, áp lực lớn hoặc thường xuyên đóng mở mạnh, nên cân nhắc van bi inox mặt bích hoặc van bi inox điều khiển thay vì chỉ chọn theo giá.

Chọn inox 304, 316 hay 316L cho van xả nhanh?

Vật liệu thân van ảnh hưởng trực tiếp đến độ bền của điểm xả. Với nước sạch, nước kỹ thuật thông thường hoặc khí nén sạch, inox 304 thường đã đáp ứng tốt.

Nếu lưu chất có tính ăn mòn nhẹ, có muối, hóa chất vệ sinh, nước nóng, hơi ẩm cao hoặc môi trường nhà máy dễ oxy hóa, nên chọn inox 316. Thành phần molypden trong inox 316 giúp tăng khả năng chống ăn mòn, nhất là ở các vị trí thường xuyên ẩm ướt.

Với hệ thống thực phẩm, đồ uống, mỹ phẩm, dược phẩm hoặc đường ống vi sinh, inox 316L là lựa chọn an toàn hơn. Hàm lượng carbon thấp giúp hạn chế ăn mòn mối hàn và phù hợp hơn với yêu cầu vệ sinh.

Cần chú ý seat, gioăng và kiểu kết nối

Với van xả nhanh, seat và gioăng phải chịu được áp lực, nhiệt độ và tính chất lưu chất. Nếu chọn sai vật liệu làm kín, van có thể đóng không kín sau một thời gian ngắn sử dụng.

Một số lựa chọn thường gặp:

Bố trí van xả nhanh ở đâu trong hệ thống?

Van xả nhanh nên được đặt tại vị trí thấp nhất của tuyến ống hoặc tại điểm cuối cần tháo lưu chất. Nếu đặt sai vị trí, dù dùng van tốt, nước hoặc dung dịch vẫn có thể đọng lại trong đường ống.

Khi bố trí cần lưu ý:

• Đường ống nên có độ dốc về phía điểm xả.
• Miệng xả cần dẫn về khu vực an toàn, không xả trực tiếp vào lối đi.
• Tay gạt hoặc bộ điều khiển phải có đủ không gian thao tác.
• Với xả cặn, nên tránh các đoạn ống chết quá dài.
• Với xả nóng hoặc hóa chất, cần có che chắn và biển cảnh báo.
• Nếu xả lưu lượng lớn, nên kiểm tra khả năng thoát của máng, phễu hoặc đường thu gom.

Xả nhanh không chỉ là mở van thật lớn, mà còn phải tính cả đường thoát phía sau van. Nếu đường xả quá nhỏ hoặc bị gấp khúc nhiều, lưu lượng thực tế vẫn bị hạn chế.

Có nên dùng van bi để điều tiết lưu lượng xả không?

Van bi inox phù hợp nhất cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Có thể mở hé trong thời gian ngắn để kiểm soát dòng xả, nhưng không nên dùng van bi làm van điều tiết lâu dài.

Khi van bi bị giữ ở trạng thái mở một phần, dòng chảy có thể bào mòn seat, gây rung và làm giảm tuổi thọ van. Nếu hệ thống cần điều tiết lưu lượng thường xuyên, nên cân nhắc van cầu, van bướm điều tiết hoặc giải pháp điều khiển phù hợp hơn.

Checklist trước khi chọn van inox cho điểm xả nhanh

Những lỗi thường gặp khi chọn van xả nhanh

Lỗi đầu tiên là chọn van có tiết diện quá nhỏ. Đường ống DN50 nhưng dùng van nhỏ hơn để tiết kiệm chi phí sẽ làm thời gian xả kéo dài và tăng tổn thất áp.

Lỗi thứ hai là dùng van không full port ở vị trí cần xả mạnh. Một số van bi reduced port có lỗ bi nhỏ hơn đường ống, phù hợp cho đóng mở thông thường nhưng không tối ưu cho xả nhanh.

Lỗi thứ ba là bỏ qua vật liệu gioăng. Với nước nóng, hóa chất vệ sinh hoặc dung dịch có tính ăn mòn, gioăng không phù hợp sẽ nhanh chai cứng, phồng, nứt hoặc rò rỉ.

Lỗi thứ tư là đặt van ở vị trí khó thao tác. Khi cần xả nhanh mà tay gạt bị vướng khung máy, tường hoặc đường ống khác, người vận hành sẽ mất thời gian và dễ thao tác sai.

Lỗi thứ năm là không tính đến hiện tượng va đập áp. Với đường ống lớn hoặc áp lực cao, mở van quá nhanh có thể gây rung, tiếng ồn và tác động xấu đến hệ thống. Khi đó nên có quy trình mở van theo từng bước hoặc dùng van điều khiển.

Kết luận

Với hệ thống đường ống có yêu cầu xả nhanh, lựa chọn phổ biến và hiệu quả nhất là van bi inox full port, đặc biệt ở các kích thước nhỏ đến trung bình. Loại van này mở nhanh, lưu lượng thoát tốt, độ kín cao và dễ vận hành.

Với đường ống lớn, có thể dùng van bướm inox hoặc van bi inox mặt bích. Với hệ thống tự động, nên dùng van điều khiển điện hoặc khí nén. Với môi trường thực phẩm, mỹ phẩm, dược phẩm, cần ưu tiên van vi sinh, inox 316L và kết nối dễ vệ sinh.

Nếu điểm xả cần lưu lượng lớn, thao tác nhanh và độ kín ổn định, có thể tham khảo dòng Van bi inox ↗ để chọn đúng kiểu thân, kiểu kết nối và kích thước phù hợp với hệ thống.
