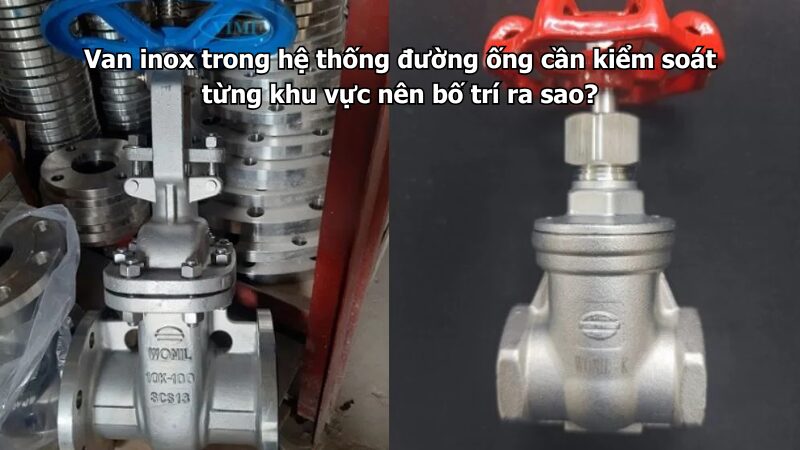

Van inox trong hệ thống đường ống cần kiểm soát từng khu vực nên bố trí ra sao?

Van inox trong hệ thống đường ống cần kiểm soát từng khu vực nên được bố trí theo nguyên tắc chia vùng rõ ràng, mỗi khu có van khóa riêng, có van cô lập thiết bị, có van xả, có van 1 chiều khi cần chống dòng hồi và có y lọc để bảo vệ thiết bị nhạy cảm. Cách bố trí này giúp hệ thống dễ vận hành, dễ bảo trì và hạn chế phải dừng toàn bộ dây chuyền khi một khu vực gặp sự cố.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống cấp nước, xử lý nước, sản xuất thực phẩm, hóa chất nhẹ, nước làm mát, nước sạch và đường ống công nghiệp.

Trong thực tế, nhiều hệ thống đường ống chỉ lắp một van khóa tổng ở đầu nguồn. Khi một nhánh nhỏ bị rò, một máy cần bảo trì hoặc một khu vực cần sửa ống, toàn bộ hệ thống phải dừng. Điều này gây mất thời gian, ảnh hưởng sản xuất và làm tăng chi phí vận hành. Vì vậy, bố trí van inox theo từng khu vực là việc rất quan trọng ngay từ giai đoạn thiết kế.

Hệ thống cần kiểm soát từng khu vực là hệ như thế nào?

Hệ thống cần kiểm soát từng khu vực là hệ đường ống được chia thành nhiều vùng sử dụng khác nhau. Mỗi vùng có thể là một khu sản xuất, một tầng nhà, một dây chuyền, một cụm máy, một phòng kỹ thuật, một bồn chứa hoặc một nhánh cấp nước riêng.

Các hệ thống này thường gặp trong nhà máy thực phẩm, đồ uống, hóa mỹ phẩm, cơ khí, xử lý nước, chiller, cấp nước tòa nhà, khu bếp trung tâm, khu rửa thiết bị và dây chuyền sản xuất vận hành liên tục.

Điểm chung của các hệ này là không nên dừng toàn bộ khi chỉ một khu vực cần bảo trì. Van inox được bố trí đúng sẽ giúp cô lập từng khu, kiểm soát dòng chảy và hỗ trợ xử lý sự cố nhanh hơn.

Vì sao cần bố trí van inox theo từng khu vực?

Bố trí van theo từng khu vực giúp hệ thống linh hoạt hơn khi vận hành. Khi một khu vực cần sửa chữa, kỹ thuật chỉ cần khóa van của khu đó mà các khu còn lại vẫn có thể hoạt động bình thường.

Điều này đặc biệt quan trọng với nhà máy sản xuất nhiều ca, hệ cấp nước liên tục, hệ làm mát, hệ nước RO, hệ thực phẩm hoặc dây chuyền không thể dừng lâu. Một van khóa đúng vị trí có thể giúp giảm rất nhiều thời gian xử lý sự cố.

Ngoài ra, chia khu vực bằng van inox còn giúp kiểm soát lưu lượng, kiểm tra rò rỉ, vệ sinh từng đoạn ống và bảo trì thiết bị dễ hơn. Đây là cách quản lý đường ống thực tế hơn so với chỉ dựa vào van khóa tổng.

Cần có van khóa tổng tại đầu nguồn

Van khóa tổng nên được đặt tại đầu nguồn cấp vào hệ thống. Đây là van dùng để ngắt toàn bộ hệ thống khi có sự cố lớn, bảo trì tổng thể, thay bơm, vệ sinh bồn chứa hoặc sửa tuyến chính.

Với đường ống nhỏ đến trung bình, có thể dùng van bi inox. Với tuyến chính DN lớn, van bướm inox hoặc van mặt bích thường phù hợp hơn vì gọn, nhẹ và dễ thao tác.

Van tổng cần đặt ở vị trí dễ tiếp cận, có nhãn rõ ràng và không bị che khuất. Nếu hệ thống có nhiều nguồn cấp, mỗi nguồn nên có van tổng riêng để tránh nhầm lẫn khi vận hành.

Mỗi khu vực nên có một van khóa riêng

Sau van tổng, hệ thống nên được chia thành từng khu vực và mỗi khu cần có van khóa riêng. Đây là lớp kiểm soát quan trọng nhất trong hệ đường ống nhiều khu vực.

Ví dụ, trong nhà máy có khu xử lý nước, khu sản xuất, khu rửa, khu đóng gói và khu phụ trợ, mỗi khu nên có một van khóa đầu nhánh. Khi khu rửa cần bảo trì, chỉ cần khóa van khu rửa, các khu khác vẫn hoạt động.

Van khóa khu vực nên đặt ngay sau điểm chia nhánh chính. Không nên đặt quá xa điểm chia nhánh vì khi cần cô lập, đoạn ống phía trước van vẫn còn nước và khó kiểm soát.

Bố trí van cô lập trước và sau thiết bị quan trọng

Các thiết bị như bơm, y lọc, đồng hồ đo, bộ trao đổi nhiệt, bồn chứa, máy rửa, máy chiết, chiller, van điều khiển hoặc cụm lọc nên có van cô lập trước và sau. Cách bố trí này giúp tháo thiết bị mà không phải xả toàn bộ đường ống.

Nếu chỉ có một van trước thiết bị mà không có van sau, khi tháo thiết bị nước từ phía sau vẫn có thể chảy ngược lại. Điều này gây khó bảo trì và dễ làm tràn nước ra khu vực sản xuất.

Với cụm bơm, nên có van khóa đầu hút, van khóa đầu đẩy và van 1 chiều sau bơm. Đây là bố trí cơ bản để bảo vệ bơm và dễ sửa chữa khi cần.

Nên chọn van bi inox hay van bướm inox?

Van bi inox phù hợp với đường ống nhỏ đến trung bình, các nhánh cấp từng khu, từng thiết bị, điểm xả hoặc vị trí cần đóng mở nhanh. Van bi có độ kín tốt, thao tác đơn giản và dễ nhận biết trạng thái mở/đóng.

Van bướm inox phù hợp với tuyến chính, tuyến cấp khu vực DN lớn hoặc các đường ống cần van gọn, nhẹ, dễ thao tác. Với DN lớn, van bướm thường hợp lý hơn van bi về không gian lắp đặt và chi phí.

Không nên chọn một loại van cho toàn bộ hệ thống. Nên chọn theo DN, lưu lượng, áp lực, tần suất đóng mở và vị trí lắp đặt thực tế.

Bảng gợi ý bố trí van inox theo từng khu vực

Van 1 chiều inox cần đặt ở vị trí nào?

Van 1 chiều inox nên đặt tại các vị trí có nguy cơ dòng chảy ngược. Vị trí phổ biến nhất là sau bơm, sau cụm xử lý nước, sau bồn cao, sau nhánh cấp áp lực cao hoặc trước khi nhập nhiều tuyến chung vào một đường ống.

Nếu thiếu van 1 chiều, nước có thể hồi ngược về bơm, về bồn hoặc từ khu này sang khu khác. Điều này có thể gây tụt áp, rung đường ống, nhiễm bẩn chéo hoặc làm thiết bị hoạt động không ổn định.

Khi lắp van 1 chiều, cần chú ý hướng mũi tên trên thân van. Van phải được lắp đúng chiều dòng chảy và nên có không gian đủ để kiểm tra khi phát sinh tiếng va đập hoặc hiện tượng nước hồi.

Y lọc inox nên bố trí trước thiết bị nhạy cảm

Y lọc inox giúp giữ cặn, mạt ống, rỉ sét, cát mịn hoặc tạp chất nhỏ trong đường ống. Với hệ chia nhiều khu vực, cặn có thể phát sinh sau khi sửa ống, thay thiết bị hoặc vệ sinh bồn chứa.

Nên lắp y lọc trước bơm, trước đồng hồ đo, trước van điện từ, trước đầu phun, trước thiết bị trao đổi nhiệt hoặc trước cụm máy dễ nghẹt. Nếu một khu vực có nhiều thiết bị nhạy cảm, nên có lọc riêng cho khu đó.

Khi lắp y lọc, cần chừa khoảng tháo lưới lọc để vệ sinh. Nếu đặt lọc ở vị trí quá chật, lọc dễ bị bỏ qua trong quá trình bảo trì và có thể gây tụt áp khi bị nghẹt.

Cần có van xả ở điểm thấp và cuối tuyến

Mỗi khu vực nên có điểm xả riêng tại vị trí thấp hoặc cuối tuyến. Van xả giúp loại bỏ nước tồn, cặn, khí lẫn trong đường ống và hỗ trợ vệ sinh sau khi bảo trì.

Van bi inox full port thường phù hợp cho điểm xả vì mở nhanh và lưu lượng xả tốt. Với hệ nước sạch hoặc hệ vi sinh, điểm xả cần được bố trí sao cho không tạo đoạn ống chết hoặc điểm đọng nước lâu ngày.

Nếu hệ thống có nhiều khu vực, mỗi khu nên có van xả riêng. Khi cần vệ sinh một khu, kỹ thuật có thể xả cục bộ mà không ảnh hưởng đến các khu khác.

Cần dán nhãn van và lập sơ đồ khu vực

Khi hệ thống có nhiều van, nhãn van là yếu tố rất quan trọng. Mỗi van nên có mã, tên khu vực, chiều dòng chảy hoặc chức năng rõ ràng. Ví dụ: van tổng khu sản xuất, van nhánh máy 1, van xả cuối tuyến, van sau bơm.

Nếu không có nhãn, đội vận hành có thể khóa nhầm van khi xử lý sự cố. Điều này có thể làm dừng sai khu vực, gây mất áp hoặc ảnh hưởng dây chuyền đang chạy.

Ngoài nhãn trên van, nên có sơ đồ đường ống treo tại phòng kỹ thuật hoặc khu vận hành. Sơ đồ giúp người mới tiếp nhận hệ thống dễ hiểu và xử lý nhanh hơn khi có sự cố.

Checklist bố trí van inox kiểm soát từng khu vực

Những lỗi thường gặp khi bố trí van inox theo khu vực

Lỗi đầu tiên là chỉ lắp van khóa tổng mà không có van khu vực. Khi một nhánh nhỏ gặp sự cố, toàn bộ hệ thống phải dừng để sửa chữa.

Lỗi thứ hai là không có van cô lập trước và sau thiết bị. Khi cần tháo bơm, đồng hồ, y lọc hoặc máy sản xuất, nước từ hai phía vẫn có thể chảy ra.

Lỗi thứ ba là thiếu van 1 chiều sau bơm hoặc tại tuyến có nguy cơ hồi ngược. Dòng chảy ngược có thể làm tụt áp và ảnh hưởng thiết bị phía trước.

Lỗi thứ tư là không bố trí van xả tại điểm thấp. Nước tồn và cặn tích tụ lâu ngày làm hệ thống khó vệ sinh và dễ phát sinh rò rỉ.

Lỗi thứ năm là không dán nhãn van. Hệ thống có nhiều van nhưng không biết van nào thuộc khu vực nào sẽ gây khó khăn khi vận hành.

Kết luận

Van inox trong hệ thống đường ống cần kiểm soát từng khu vực nên được bố trí theo nhiều lớp: van tổng đầu nguồn, van khóa từng khu vực, van cô lập trước và sau thiết bị, van 1 chiều tại vị trí chống hồi, y lọc trước thiết bị nhạy cảm và van xả tại điểm thấp hoặc cuối tuyến. Cách bố trí này giúp hệ thống vận hành linh hoạt, dễ bảo trì và hạn chế phải dừng toàn bộ khi một khu vực gặp sự cố.

Với nhánh nhỏ, van bi inox phù hợp vì đóng mở nhanh và kín tốt. Với tuyến chính hoặc khu vực DN lớn, van bướm inox là lựa chọn gọn, dễ thao tác và phù hợp cho việc chia vùng đường ống. Ngoài ra, cần chú ý vật liệu inox 304/316/316L, gioăng, kiểu kết nối, nhãn tuyến và không gian bảo trì.

Với các tuyến chính, tuyến cấp từng khu vực, hệ nước công nghiệp hoặc đường ống DN lớn cần van gọn, dễ thao tác và phù hợp cho việc cô lập từng vùng, bạn có thể tham khảo thêm nhóm Van bướm inox ↗ để chọn đúng kích cỡ và kiểu kết nối cho hệ thống.
