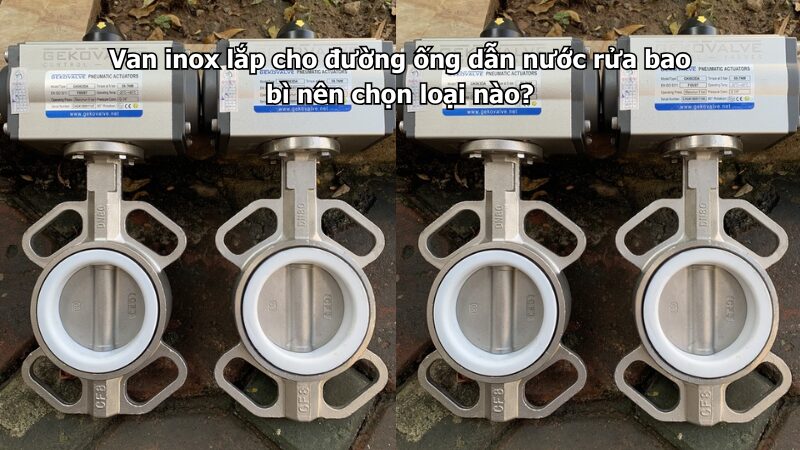

Van inox lắp cho đường ống dẫn nước rửa bao bì nên chọn loại nào?

Van inox lắp cho đường ống dẫn nước rửa bao bì cần được chọn theo loại bao bì, chất lượng nước, áp lực rửa, số lượng đầu phun, yêu cầu vệ sinh, vật liệu inox, gioăng làm kín và vị trí lắp đặt. Đây là hệ thống thường gặp trong nhà máy thực phẩm, đồ uống, nước chấm, hóa mỹ phẩm, dược phẩm, khu rửa chai, rửa can, rửa thùng, rửa khay và các dây chuyền làm sạch bao bì trước khi chiết rót hoặc đóng gói.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van vi sinh inox, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống nước rửa bao bì, nước sạch, nước RO, nước nóng, đầu phun và dây chuyền sản xuất.

Trong hệ rửa bao bì, van inox không chỉ dùng để khóa nước. Van còn giúp chia nhánh cấp nước, bảo vệ đầu phun, chống nước hồi, xả cặn, cô lập từng cụm máy và giữ chất lượng nước ổn định trước khi tiếp xúc với chai, lọ, can, thùng hoặc khay chứa sản phẩm.

Hệ thống nước rửa bao bì có đặc điểm gì?

Hệ thống nước rửa bao bì thường gồm nguồn nước sạch, bồn chứa, bơm cấp, bộ lọc, đường ống chính, nhánh cấp vào máy rửa, cụm đầu phun, tuyến nước nóng, tuyến nước tráng sạch và các điểm xả cuối tuyến. Một số hệ còn có nước RO, nước DI, hơi nóng hoặc dung dịch vệ sinh tùy ngành sản xuất.

Đặc điểm quan trọng của hệ này là có nhiều đầu phun nhỏ và nhiều chu kỳ rửa khác nhau. Bao bì có thể được rửa thô, rửa hóa chất, rửa nước nóng, tráng nước sạch hoặc thổi khô trước khi đưa vào công đoạn tiếp theo.

Vì vậy, van inox dùng cho đường nước rửa bao bì cần đảm bảo sạch, kín, ít gây cản dòng, chống gỉ tốt và không làm phát sinh cặn trong tuyến nước sau xử lý.

Van inox có phù hợp cho đường nước rửa bao bì không?

Van inox phù hợp cho đường ống dẫn nước rửa bao bì vì có khả năng chống gỉ tốt, bền trong môi trường ẩm và dùng được với nước sạch, nước nóng nhẹ, nước RO hoặc dung dịch vệ sinh mức vừa. So với các loại van dễ oxy hóa, van inox giúp hạn chế rỉ sét đi vào đầu phun và bề mặt bao bì.

Với tuyến nước rửa thông thường, inox 304 thường đáp ứng tốt. Đây là lựa chọn phổ biến cho các nhánh cấp nước, điểm khóa, điểm xả và tuyến phụ trợ.

Nếu hệ thống có nước nóng, hóa chất vệ sinh, nước RO, clo, môi trường ẩm liên tục hoặc bao bì dùng cho thực phẩm, đồ uống, mỹ phẩm, dược phẩm, nên cân nhắc inox 316 hoặc 316L ở các vị trí quan trọng.

Nên chọn van inox công nghiệp hay van inox vi sinh?

Với tuyến rửa phụ trợ, rửa thùng, rửa khay, rửa bao bì ngoài hoặc khu vực không yêu cầu vệ sinh quá cao, có thể dùng van inox công nghiệp. Các dòng van bi inox, van bướm inox, van 1 chiều inox và y lọc inox thường đáp ứng tốt nếu chọn đúng vật liệu, DN và gioăng.

Với tuyến nước tráng cuối, nước RO, nước cấp vào máy rửa chai trước chiết rót, khu thực phẩm, đồ uống, dược phẩm hoặc mỹ phẩm, nên ưu tiên van inox vi sinh. Dòng van này có bề mặt trong nhẵn hơn, dễ tháo vệ sinh và hạn chế bám cặn hơn.

Không nhất thiết toàn bộ hệ thống phải dùng van vi sinh. Cách chọn hợp lý là phân khu rõ ràng: tuyến phụ trợ dùng van inox công nghiệp chất lượng tốt, tuyến sạch gần bao bì trước đóng gói nên dùng van vi sinh inox 316L nếu yêu cầu vệ sinh cao.

Nên chọn inox 304, 316 hay 316L?

Inox 304 phù hợp với nước sạch thông thường, tuyến rửa sơ bộ, nước rửa ngoài bao bì, điểm xả và các nhánh phụ trợ. Đây là lựa chọn kinh tế, dễ mua và phù hợp nhiều hệ rửa bao bì phổ thông.

Inox 316 phù hợp hơn khi hệ có nước nóng, hóa chất vệ sinh, chất khử khuẩn, clo hoặc môi trường ẩm liên tục. Với các vị trí như sau bơm, trước đầu phun, trước máy rửa và tuyến khó thay thế, inox 316 sẽ an toàn hơn inox 304.

Inox 316L nên dùng cho nước RO, nước DI, nước tráng cuối, dây chuyền thực phẩm, đồ uống, dược phẩm, hóa mỹ phẩm hoặc khu yêu cầu vệ sinh cao. Nếu đường ống dùng kết nối clamp hoặc hàn vi sinh, inox 316L là lựa chọn phù hợp hơn.

Chọn loại van inox theo từng vị trí sử dụng

Van bi inox phù hợp với các nhánh cấp nước nhỏ, điểm khóa trước máy rửa, trước cụm đầu phun, điểm xả và vị trí cần đóng mở nhanh. Dòng van này có độ kín tốt, thao tác nhanh và dễ nhận biết trạng thái mở/đóng.

Van bướm inox phù hợp với tuyến cấp chính DN lớn, đường ống sau bồn chứa, sau bơm hoặc tuyến cấp cho nhiều cụm rửa cùng lúc. Với đường ống lớn, van bướm thường gọn và dễ thao tác hơn van bi kích thước lớn.

Van 1 chiều inox nên lắp sau bơm, sau bồn cao hoặc tại vị trí cần chống nước hồi. Van này giúp bảo vệ bơm, giữ áp ổn định và tránh nước bẩn hoặc nước hóa chất hồi ngược về tuyến sạch.

Y lọc inox nên bố trí trước đầu phun, trước van điện từ, trước máy rửa bao bì hoặc trước thiết bị nhạy cảm. Đây là thiết bị rất quan trọng vì đầu phun trong hệ rửa bao bì thường nhỏ, dễ nghẹt nếu nước có cặn.

Bảng gợi ý chọn van inox cho hệ nước rửa bao bì

Y lọc inox cần được ưu tiên trước đầu phun

Đầu phun trong máy rửa bao bì thường có lỗ nhỏ để tạo tia nước đều và đủ áp lực. Nếu nước có cặn, mạt ống, cát mịn, rỉ sét hoặc cặn từ bồn chứa, đầu phun rất dễ nghẹt.

Khi đầu phun nghẹt, bao bì có thể rửa không đều, còn bụi, còn hóa chất hoặc phải dừng máy để vệ sinh đầu phun. Điều này ảnh hưởng trực tiếp đến năng suất và chất lượng làm sạch.

Vì vậy, y lọc inox nên được lắp trước cụm đầu phun, trước van điện từ và trước máy rửa bao bì. Khi lắp y lọc, cần chừa đủ không gian tháo lưới lọc để vệ sinh định kỳ.

Van 1 chiều inox giúp chống nước hồi

Sau bơm cấp nước hoặc bơm tăng áp, nên bố trí van 1 chiều inox để chống nước hồi về bơm khi hệ thống dừng. Đây là vị trí quan trọng nếu hệ rửa bao bì hoạt động theo chu kỳ tự động.

Nếu không có van 1 chiều, nước từ tuyến sau có thể hồi ngược về bơm, bồn chứa hoặc cụm lọc phía trước. Điều này có thể gây tụt áp, rung đường ống, ảnh hưởng bơm hoặc làm nước bẩn hồi về tuyến sạch.

Khi lắp van 1 chiều, cần chú ý đúng chiều mũi tên trên thân van. Nên có van khóa đi kèm để dễ tháo kiểm tra khi van bị kẹt, đóng không kín hoặc phát sinh tiếng va đập.

Gioăng và seat cần phù hợp với nước nóng, hóa chất vệ sinh

Trong hệ rửa bao bì, van có thể tiếp xúc với nước lạnh, nước nóng, nước RO, dung dịch vệ sinh, chất khử khuẩn hoặc hóa chất rửa bao bì. Vì vậy, gioăng và seat cần được chọn theo môi trường thực tế.

PTFE thường dùng cho van bi inox, có độ kín tốt và phù hợp với nhiều hệ nước sạch, nước nóng nhẹ hoặc hóa chất vệ sinh mức vừa. EPDM phù hợp với nước sạch, nước nóng và nhiều hệ thực phẩm. Silicone có thể dùng trong một số hệ vi sinh cần vệ sinh cao. FKM chỉ nên dùng khi điều kiện hóa chất, dầu hoặc nhiệt độ phù hợp.

Không nên chỉ chọn thân van inox mà bỏ qua vật liệu làm kín. Van thân inox tốt nhưng gioăng không phù hợp vẫn có thể rò, chai cứng, phồng hoặc đóng không kín sau nhiều chu kỳ vận hành.

Cần bố trí van khóa riêng cho từng cụm rửa

Hệ rửa bao bì thường có nhiều cụm như rửa thô, rửa hóa chất, rửa nước nóng, tráng sạch, thổi khí hoặc xả cuối tuyến. Mỗi cụm nên có van khóa riêng để dễ cô lập khi bảo trì.

Nếu chỉ có một van khóa tổng, khi một đầu phun hoặc một van điện từ gặp sự cố, toàn bộ máy rửa có thể phải dừng. Điều này làm giảm năng suất và gây khó khăn cho bảo trì.

Van khóa từng cụm nên đặt ở vị trí dễ thao tác, có nhãn rõ ràng và không bị che bởi máy rửa, khung băng tải, bồn hóa chất hoặc đường ống khác.

Cần có điểm xả tại cuối tuyến và điểm thấp

Đường ống nước rửa bao bì nên có van xả tại điểm thấp, cuối tuyến hoặc sau các nhánh ít sử dụng. Điểm xả giúp loại bỏ nước tồn, cặn, hóa chất còn lại và hỗ trợ vệ sinh đường ống sau ca sản xuất.

Van bi inox full port thường phù hợp cho điểm xả vì mở nhanh, lưu lượng thoát tốt và ít cản dòng. Với tuyến nước sạch hoặc nước tráng cuối, điểm xả cần bố trí sao cho không tạo đoạn ống chết hoặc điểm đọng nước lâu ngày.

Nếu nước xả có hóa chất vệ sinh, cần dẫn về khu thu gom phù hợp. Không nên xả trực tiếp gần tủ điện, lối đi hoặc khu vực bao bì đã được làm sạch.

Kiểu kết nối nên chọn theo từng tuyến

Kết nối ren phù hợp với các nhánh nhỏ, điểm xả, đầu vào máy rửa hoặc đường ống DN15-DN50. Kiểu kết nối này dễ lắp, dễ thay và phù hợp nhiều hệ rửa bao bì thông thường.

Kết nối mặt bích phù hợp với tuyến cấp chính, sau bơm, đường ống DN lớn hoặc vị trí cần tháo lắp chắc chắn. Khi dùng mặt bích, cần chọn đúng tiêu chuẩn bích, gioăng mặt bích và siết bulong đều lực.

Kết nối clamp phù hợp với tuyến nước sạch, nước RO, nước tráng cuối, dây chuyền thực phẩm, đồ uống, dược phẩm hoặc hóa mỹ phẩm. Clamp giúp tháo nhanh, thay gioăng nhanh và vệ sinh bên trong thuận tiện hơn.

Kết nối hàn vi sinh phù hợp với tuyến cố định, ít tháo lắp và yêu cầu hạn chế điểm rò. Khi hàn cần kiểm soát chất lượng mối hàn và vệ sinh đường ống sau thi công.

Cần hạn chế điểm đọng nước trong tuyến tráng sạch

Tuyến nước tráng sạch là đoạn quan trọng trong hệ rửa bao bì. Nếu tuyến này có điểm chết, đoạn ống cụt hoặc van xả bố trí không hợp lý, nước có thể tồn lại lâu ngày và ảnh hưởng đến độ sạch của bao bì sau rửa.

Các nhánh chờ không dùng, điểm thấp không có xả hoặc đoạn ống sau van quá dài đều nên hạn chế. Với hệ thực phẩm, đồ uống hoặc dược phẩm, cần thiết kế đường ống dễ xả, dễ vệ sinh và ít điểm bám cặn.

Van inox ở tuyến tráng sạch nên ưu tiên loại có bề mặt trong sạch, vật liệu phù hợp và kết nối dễ tháo vệ sinh. Đây là lý do nhiều hệ chọn van vi sinh inox cho đoạn nước cuối trước khi bao bì đi vào chiết rót.

Checklist trước khi chọn van inox cho nước rửa bao bì

Những lỗi thường gặp khi chọn van cho hệ rửa bao bì

Lỗi đầu tiên là không lắp y lọc trước đầu phun. Cặn nhỏ có thể làm nghẹt đầu phun, giảm áp lực rửa và khiến bao bì không được làm sạch đều.

Lỗi thứ hai là dùng van công nghiệp thông thường cho tuyến tráng sạch yêu cầu vệ sinh cao. Với tuyến nước RO hoặc nước gần chiết rót, van vi sinh inox thường phù hợp hơn.

Lỗi thứ ba là chọn inox 304 cho toàn bộ hệ thống dù có nước nóng, hóa chất vệ sinh hoặc môi trường ẩm liên tục. Với các vị trí quan trọng, inox 316/316L thường an toàn hơn.

Lỗi thứ tư là không có van khóa riêng từng cụm rửa. Khi một cụm cần sửa, toàn bộ máy rửa hoặc toàn bộ tuyến phải dừng.

Lỗi thứ năm là thiếu điểm xả cuối tuyến. Nước tồn, cặn và hóa chất còn lại có thể làm tuyến nước nhanh bẩn và khó vệ sinh sau ca sản xuất.

Kết luận

Van inox lắp cho đường ống dẫn nước rửa bao bì nên được chọn theo từng vị trí sử dụng. Với nhánh cấp nhỏ, điểm khóa trước máy rửa, trước cụm đầu phun và điểm xả, van bi inox là lựa chọn phù hợp. Với tuyến cấp chính DN lớn, có thể dùng van bướm inox. Sau bơm nên có van 1 chiều inox, còn trước đầu phun và van điện từ nên bố trí y lọc inox.

Với tuyến nước tráng sạch, nước RO, dây chuyền thực phẩm, đồ uống, dược phẩm hoặc hóa mỹ phẩm, nên ưu tiên inox 316L và van vi sinh inox để dễ vệ sinh và hạn chế nhiễm bẩn lại. Ngoài ra, cần chú ý gioăng, kiểu kết nối, điểm xả, nhãn từng cụm van và không gian thao tác bảo trì.

Với các tuyến nước rửa bao bì có nhiều đầu phun nhỏ, van điện từ, cụm chia nước và máy rửa dễ nghẹt do cặn trong đường ống, bạn có thể tham khảo thêm nhóm Y lọc inox ↗ để chọn đúng kích cỡ và vật liệu phù hợp cho hệ thống.
