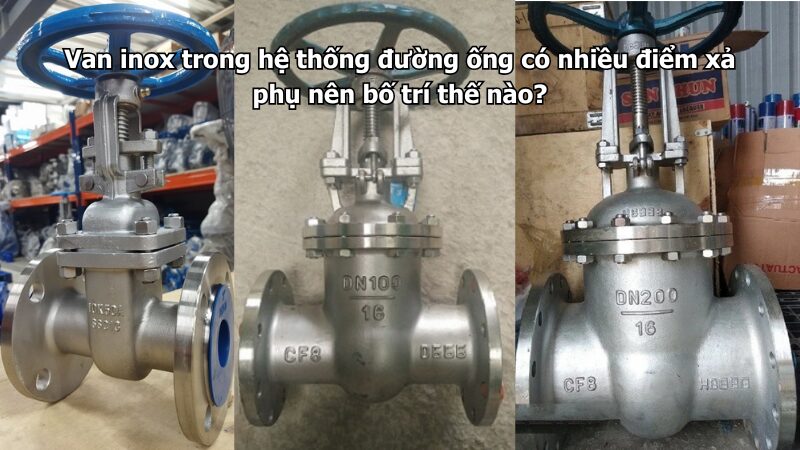

Van inox trong hệ thống đường ống có nhiều điểm xả phụ nên bố trí thế nào?

Van inox trong hệ thống đường ống có nhiều điểm xả phụ nên được bố trí theo nguyên tắc xả đúng vị trí, dễ thao tác, dễ thu gom, không tạo điểm đọng nước và không ảnh hưởng đến tuyến chính khi vận hành. Đây là dạng hệ thống thường gặp trong nhà máy thực phẩm, đồ uống, hóa mỹ phẩm, xử lý nước, nước làm mát, khu rửa thiết bị, khu sản xuất có nhiều nhánh phụ và hệ đường ống cần vệ sinh định kỳ.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống cấp nước, nước sạch, nước nóng, nước rửa, nước tuần hoàn và đường ống công nghiệp.

Trong thực tế, điểm xả phụ thường bị xem nhẹ khi thiết kế đường ống. Tuy nhiên, nếu bố trí không hợp lý, nước tồn, cặn, hóa chất vệ sinh hoặc tạp chất có thể đọng lại trong từng nhánh. Điều này làm hệ thống khó vệ sinh, dễ phát sinh mùi, dễ nghẹt thiết bị và gây mất thời gian khi cần xả cục bộ.

Điểm xả phụ trong hệ thống đường ống là gì?

Điểm xả phụ là các vị trí lắp van xả nhỏ ngoài điểm xả chính của hệ thống. Các điểm này thường được bố trí tại cuối nhánh, điểm thấp, sau thiết bị, đáy bồn, sau cụm lọc, trước máy, sau máy hoặc các đoạn đường ống ít sử dụng.

Mục đích của điểm xả phụ là giúp xả nước tồn, xả cặn, xả hóa chất còn lại, giảm áp trước khi bảo trì hoặc vệ sinh từng đoạn ống riêng. Với hệ nhiều khu vực, điểm xả phụ giúp vận hành linh hoạt hơn rất nhiều.

Nếu hệ thống chỉ có một điểm xả chính, nhiều nhánh phụ vẫn có thể còn nước đọng sau khi xả. Vì vậy, với đường ống nhiều nhánh, việc bố trí điểm xả phụ là rất cần thiết.

Vì sao nên dùng van inox cho các điểm xả phụ?

Van inox phù hợp cho điểm xả phụ vì có khả năng chống gỉ tốt, bền trong môi trường ẩm và dùng được cho nhiều loại nước như nước sạch, nước nóng, nước rửa, nước sau xử lý, nước tuần hoàn hoặc dung dịch vệ sinh nhẹ.

Điểm xả thường tiếp xúc với nước bẩn, cặn, hóa chất vệ sinh hoặc môi trường bên ngoài nhiều hơn các đoạn ống kín. Nếu dùng vật liệu dễ oxy hóa, van có thể nhanh gỉ, kẹt hoặc rò tại tay gạt và thân van.

Với hệ nước thông thường, inox 304 thường đáp ứng tốt. Nếu hệ có nước nóng, hóa chất vệ sinh, nước muối loãng, clo, môi trường ẩm liên tục hoặc yêu cầu vệ sinh cao, nên cân nhắc inox 316 hoặc 316L ở các vị trí quan trọng.

Nên dùng loại van inox nào cho điểm xả phụ?

Van bi inox là lựa chọn phổ biến nhất cho các điểm xả phụ. Dòng van này đóng mở nhanh, độ kín tốt, thao tác đơn giản và có thể xả với lưu lượng tốt nếu chọn dạng full port.

Với điểm xả nhỏ, van bi inox nối ren thường dễ lắp đặt và dễ thay thế. Với điểm xả lớn hơn hoặc tuyến có áp lực cao, có thể dùng van bi inox mặt bích hoặc van bi inox 3 mảnh để thuận tiện bảo trì.

Van bướm inox thường không phải lựa chọn chính cho điểm xả phụ nhỏ. Dòng này phù hợp hơn với tuyến xả DN lớn hoặc đường xả chính. Van 1 chiều inox chỉ dùng tại điểm xả nếu cần chống dòng nước hoặc mùi hồi ngược từ tuyến thoát, tùy sơ đồ thực tế.

Bảng gợi ý bố trí van inox cho nhiều điểm xả phụ

Bố trí điểm xả phụ tại các vị trí thấp của đường ống

Điểm thấp là nơi nước, cặn và tạp chất dễ lắng lại nhất. Nếu không có van xả tại vị trí này, sau khi dừng hệ thống vẫn còn nước tồn trong ống, gây khó vệ sinh và dễ phát sinh cặn.

Van xả tại điểm thấp nên dùng van bi inox full port để xả nhanh và ít cản dòng. Tay van cần đặt ở vị trí dễ thao tác, không bị sát sàn quá mức và không bị che bởi giá đỡ hoặc thiết bị.

Nếu điểm xả nằm gần khu vực đi lại, cần dẫn nước xả về rãnh thoát hoặc ống thu gom. Không nên để nước xả chảy trực tiếp ra sàn gây trơn trượt hoặc ảnh hưởng thiết bị điện.

Bố trí điểm xả phụ ở cuối từng nhánh

Các nhánh phụ là nơi rất dễ đọng nước, nhất là khi nhánh ít sử dụng hoặc chỉ vận hành theo từng ca. Cuối mỗi nhánh dài nên có van xả để loại bỏ nước tồn và vệ sinh đường ống định kỳ.

Ví dụ, trong hệ cấp nước khu rửa, mỗi nhánh cấp cho một cụm vòi rửa hoặc một máy rửa nên có điểm xả cuối tuyến. Trong hệ thực phẩm, mỗi nhánh cấp vào bồn, máy hoặc khu vệ sinh nên có phương án xả riêng.

Van xả cuối nhánh không nên đặt quá xa điểm cuối thực tế. Nếu sau van vẫn còn đoạn ống cụt dài, nước vẫn có thể đọng lại và làm giảm hiệu quả xả.

Cần bố trí điểm xả trước khi tháo thiết bị

Trước các thiết bị như bơm, y lọc, đồng hồ đo, van điều khiển, máy rửa, bộ trao đổi nhiệt hoặc cụm lọc, nên có điểm xả để giảm áp và xả nước trước khi tháo lắp.

Nếu không có điểm xả, khi tháo thiết bị, nước trong đường ống có thể chảy tràn ra sàn, gây mất vệ sinh và mất an toàn. Với hệ nước nóng hoặc hóa chất vệ sinh, việc thiếu điểm xả còn nguy hiểm hơn.

Điểm xả bảo trì nên được bố trí kết hợp với van khóa trước và sau thiết bị. Khi cần sửa, chỉ cần khóa hai đầu, mở van xả phụ để xả nước trong đoạn ống rồi mới tháo thiết bị.

Không nên bố trí điểm xả phụ tùy tiện

Nhiều điểm xả phụ không có nghĩa là bố trí càng nhiều càng tốt. Mỗi điểm xả cần có mục đích rõ ràng, vị trí thu gom nước phù hợp và không tạo thêm điểm rò hoặc điểm đọng.

Nếu lắp quá nhiều van xả nhưng không có nhãn, không có đường thoát và không có kế hoạch bảo trì, hệ thống sẽ rối hơn. Nhân viên vận hành có thể mở nhầm van hoặc khó kiểm soát tuyến nào đang xả.

Điểm xả phụ nên được bố trí theo sơ đồ đường ống, theo từng khu vực và theo chức năng cụ thể. Các vị trí không cần thiết nên hạn chế để giảm mối nối và giảm nguy cơ rò rỉ.

Cần dẫn nước xả về nơi thu gom an toàn

Van xả phụ cần đi kèm phương án thu gom nước xả. Với nước sạch thông thường, có thể xả về rãnh thoát hoặc phễu thu. Với nước nóng, nước có hóa chất hoặc nước bẩn, cần dẫn về khu vực xử lý phù hợp.

Không nên để nước xả phun trực tiếp ra sàn, đặc biệt tại khu sản xuất thực phẩm, khu đóng gói, khu có thiết bị điện hoặc lối đi. Dòng xả mạnh có thể gây bắn nước, trơn trượt và ảnh hưởng vệ sinh khu vực xung quanh.

Nếu điểm xả nằm ở vị trí cao, nên dùng ống mềm hoặc ống dẫn cố định để đưa nước về đúng nơi thu gom. Cách này giúp quá trình xả an toàn và sạch hơn.

Chọn inox 304, 316 hay 316L cho van xả phụ?

Inox 304 phù hợp với nước sạch, nước rửa thông thường, nước cấp kỹ thuật hoặc các điểm xả không tiếp xúc hóa chất mạnh. Đây là lựa chọn phổ biến cho nhiều hệ thống đường ống công nghiệp.

Inox 316 phù hợp hơn với điểm xả có nước nóng, clo, hóa chất vệ sinh, nước muối loãng, môi trường ẩm liên tục hoặc tuyến khó thay thế. Với điểm xả thường xuyên tiếp xúc nước bẩn hoặc hóa chất rửa, inox 316 giúp tăng độ bền.

Inox 316L nên dùng cho hệ thực phẩm, đồ uống, dược phẩm, mỹ phẩm, nước RO/DI hoặc đường ống vi sinh. Với các tuyến này, điểm xả cần hạn chế điểm chết và ưu tiên kiểu van dễ vệ sinh.

Gioăng và seat phải phù hợp với lưu chất xả

Điểm xả phụ có thể tiếp xúc với nước sạch, nước nóng, hóa chất vệ sinh, nước có cặn hoặc nước bẩn sau quá trình sản xuất. Vì vậy, gioăng và seat cần được chọn theo môi trường thực tế.

PTFE thường dùng cho van bi inox, có độ kín tốt và phù hợp với nhiều hệ nước sạch, nước nóng nhẹ hoặc hóa chất nhẹ. EPDM phù hợp với nước sạch, nước nóng mức vừa và nhiều hệ vệ sinh. FKM có thể dùng trong một số môi trường có dầu, hóa chất hoặc nhiệt độ đặc biệt, nhưng cần kiểm tra tương thích trước.

Không nên chỉ chọn thân van inox. Nếu gioăng không phù hợp, van xả có thể rò tại thân, rò trục hoặc đóng không kín sau một thời gian.

Cần dán nhãn cho từng điểm xả phụ

Khi hệ thống có nhiều điểm xả phụ, nhãn van là yếu tố rất quan trọng. Mỗi điểm xả nên có mã hoặc tên rõ ràng như xả cuối nhánh 1, xả đáy bồn, xả sau lọc, xả trước máy 2 hoặc xả khu rửa.

Nhãn giúp người vận hành mở đúng van, tránh xả nhầm khu vực hoặc xả khi tuyến đang vận hành. Điều này đặc biệt quan trọng với hệ có nước nóng, hóa chất hoặc nhiều khu vực sản xuất cùng lúc.

Ngoài nhãn trên van, nên có sơ đồ điểm xả để đội vận hành biết thứ tự xả, vị trí thu gom và khu vực nào bị ảnh hưởng khi mở từng van.

Checklist bố trí van inox cho hệ nhiều điểm xả phụ

Những lỗi thường gặp khi bố trí nhiều điểm xả phụ

Lỗi đầu tiên là chỉ lắp điểm xả chính mà bỏ qua cuối nhánh phụ. Khi xả hệ thống, nước vẫn đọng trong các nhánh nhỏ và gây khó vệ sinh.

Lỗi thứ hai là lắp van xả nhưng không có đường thu gom. Nước xả chảy trực tiếp ra sàn, gây trơn trượt, bẩn khu vực sản xuất và khó kiểm soát.

Lỗi thứ ba là đặt van xả quá sát sàn hoặc quá sát tường. Khi cần thao tác hoặc nối ống xả, nhân viên bảo trì rất khó làm việc.

Lỗi thứ tư là chọn van không phù hợp với nước nóng hoặc hóa chất. Sau một thời gian, van có thể rò, kẹt hoặc gioăng nhanh hỏng.

Lỗi thứ năm là không dán nhãn. Hệ có nhiều van xả nhưng không biết van nào thuộc khu nào sẽ dễ mở nhầm và gây gián đoạn vận hành.

Kết luận

Van inox trong hệ thống đường ống có nhiều điểm xả phụ nên được bố trí tại điểm thấp, cuối từng nhánh, trước khi tháo thiết bị, sau bồn chứa, sau y lọc và các vị trí cần xả nước tồn hoặc xả cặn. Với phần lớn điểm xả phụ, van bi inox là lựa chọn phù hợp vì đóng mở nhanh, kín tốt và xả được lưu lượng tốt nếu chọn dạng full port.

Ngoài loại van, cần chú ý vật liệu inox 304/316/316L, gioăng, kiểu kết nối, hướng xả, điểm thu gom, nhãn nhận diện và không gian thao tác. Bố trí đúng giúp hệ thống dễ vệ sinh, dễ bảo trì, giảm nước đọng và hạn chế rò rỉ trong quá trình vận hành lâu dài.

Với các điểm xả phụ, xả cuối nhánh, xả đáy bồn hoặc xả cặn cần đóng mở nhanh, kín tốt và dễ lắp trên nhiều kích cỡ đường ống, bạn có thể tham khảo thêm nhóm Van bi inox ↗ để chọn đúng kiểu van cho hệ thống.
