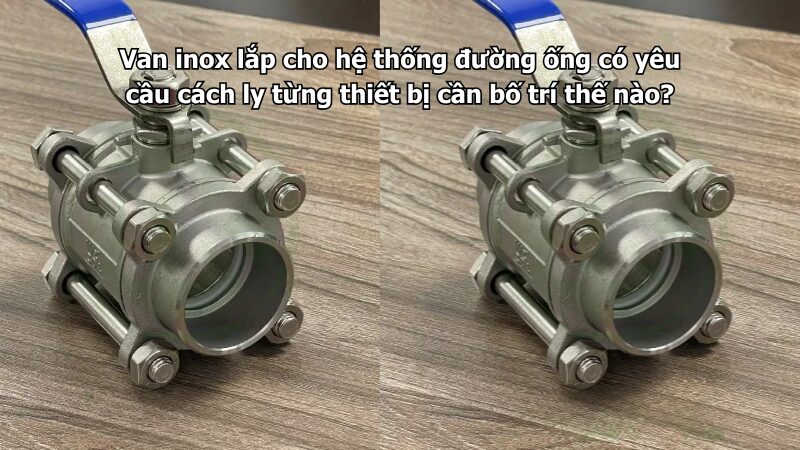

Van inox lắp cho hệ thống đường ống có yêu cầu cách ly từng thiết bị cần bố trí thế nào?

Van inox lắp cho hệ thống đường ống có yêu cầu cách ly từng thiết bị cần được bố trí theo nguyên tắc khóa được từng máy, từng cụm, từng nhánh mà không phải dừng toàn bộ hệ thống. Đây là yêu cầu thường gặp trong nhà máy thực phẩm, đồ uống, dược phẩm, hóa mỹ phẩm, xử lý nước, hệ thống bơm, máy rửa, máy chiết, bộ trao đổi nhiệt, bồn chứa, cụm lọc và các dây chuyền vận hành liên tục.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox, van vi sinh inox và phụ kiện inox dùng cho hệ thống nước sạch, nước nóng, nước xử lý, thực phẩm và đường ống cần bảo trì độc lập từng thiết bị.

Trong một hệ thống có nhiều thiết bị, nếu không bố trí van cách ly hợp lý, mỗi lần sửa một máy nhỏ có thể phải dừng cả dây chuyền. Điều này gây mất thời gian, khó bảo trì, ảnh hưởng sản xuất và làm tăng rủi ro rò rỉ khi tháo lắp. Vì vậy, van inox cần được bố trí đúng vị trí ngay từ đầu.

Cách ly từng thiết bị trong đường ống là gì?

Cách ly từng thiết bị là bố trí van khóa trước và sau mỗi thiết bị để khi cần sửa chữa, vệ sinh hoặc thay thế, người vận hành có thể cô lập riêng thiết bị đó khỏi hệ thống chung. Thiết bị có thể là bơm, y lọc, đồng hồ, van điều khiển, máy rửa, máy chiết, bồn chứa, bộ trao đổi nhiệt hoặc máy sản xuất.

Mục đích của cách ly là giảm phạm vi dừng hệ thống. Thay vì khóa toàn bộ tuyến nước, chỉ cần khóa khu vực liên quan đến thiết bị cần bảo trì.

Với các nhà máy vận hành liên tục, bố trí van cách ly tốt giúp tiết kiệm thời gian sửa chữa, giảm thất thoát nước, hạn chế ảnh hưởng đến các khu vực khác và giúp đội bảo trì thao tác an toàn hơn.

Vì sao nên dùng van inox cho vị trí cách ly thiết bị?

Van inox phù hợp cho vị trí cách ly thiết bị vì có độ bền tốt, chống gỉ và dùng được trong nhiều môi trường ẩm, nước sạch, nước nóng, nước xử lý hoặc dung dịch vệ sinh nhẹ. Đây là lựa chọn phù hợp cho các hệ cần vận hành ổn định lâu dài.

Ở vị trí cách ly, van thường phải đóng mở khi bảo trì, vệ sinh hoặc xử lý sự cố. Nếu dùng van kém chất lượng, van dễ kẹt, rò hoặc đóng không kín, khiến việc tháo thiết bị trở nên khó khăn.

Với nước sạch thông thường, inox 304 có thể đáp ứng tốt. Với nước nóng, hóa chất vệ sinh, nước RO, nước có clo, môi trường ẩm liên tục hoặc khu thực phẩm, nên cân nhắc inox 316 hoặc 316L ở các vị trí quan trọng.

Nguyên tắc bố trí van cách ly từng thiết bị

Nguyên tắc cơ bản là mỗi thiết bị quan trọng nên có ít nhất một van khóa trước và một van khóa sau. Cách bố trí này giúp cô lập thiết bị khỏi tuyến trước và tuyến sau khi cần tháo lắp.

Nếu thiết bị có nguy cơ còn nước tồn hoặc áp lực dư, cần thêm van xả nhỏ ở đoạn giữa hai van khóa. Van xả giúp xả áp, xả nước và làm an toàn trước khi tháo thiết bị.

Nếu thiết bị có nguy cơ dòng hồi ngược, nên bố trí thêm van 1 chiều inox ở vị trí phù hợp. Nếu thiết bị nhạy cảm với cặn, nên bố trí y lọc inox trước thiết bị. Như vậy, cách ly thiết bị không chỉ là lắp van khóa, mà là bố trí đồng bộ van khóa, van xả, van 1 chiều và y lọc theo từng trường hợp.

Bảng gợi ý bố trí van inox theo từng thiết bị

Van bi inox phù hợp cho nhánh cách ly nhỏ và vừa

Van bi inox là lựa chọn phổ biến nhất cho các vị trí cách ly từng thiết bị trên đường ống nhỏ và vừa. Dòng van này đóng mở nhanh, kín tốt, dễ thao tác và dễ nhận biết trạng thái mở hoặc đóng.

Với các nhánh cấp vào máy, bồn, cụm lọc, đầu vào thiết bị hoặc điểm bảo trì, van bi inox giúp cô lập nhanh khi cần sửa. Nếu cần lưu lượng lớn khi mở van, có thể chọn van bi inox dạng full port để giảm cản dòng.

Van bi inox nối ren phù hợp với DN nhỏ. Van bi inox mặt bích hoặc van bi inox 3 mảnh phù hợp hơn với vị trí cần tháo lắp chắc chắn, áp lực cao hơn hoặc bảo trì thường xuyên.

Van bướm inox phù hợp cho tuyến chính DN lớn

Với đường ống chính có kích thước lớn, van bướm inox thường phù hợp hơn van bi inox vì gọn, nhẹ, thao tác dễ và chi phí hợp lý hơn ở DN lớn. Van bướm có thể dùng để cách ly từng khu vực, từng cụm thiết bị lớn hoặc đầu vào tuyến chính.

Tuy nhiên, van bướm có đĩa nằm trong dòng chảy nên không phải lúc nào cũng phù hợp với tuyến cần xả sạch hoàn toàn hoặc tuyến có yêu cầu vệ sinh rất cao. Với tuyến vi sinh, cần chọn loại van bướm vi sinh nếu dùng gần sản phẩm.

Khi dùng van bướm inox cho tuyến cách ly, cần kiểm tra seat, gioăng, áp lực và không gian xoay tay gạt hoặc tay quay. Không nên lắp ở vị trí bị vướng khiến thao tác đóng mở khó khăn.

Van 1 chiều inox giúp chống dòng hồi ngược khi cách ly

Trong nhiều hệ thống, khi một thiết bị dừng hoặc một nhánh bị khóa, nước có thể hồi ngược từ tuyến sau về tuyến trước. Điều này thường gặp sau bơm, sau bồn cao, sau cụm gia nhiệt, sau máy rửa hoặc trên tuyến cấp chung nhiều thiết bị.

Van 1 chiều inox giúp ngăn dòng hồi ngược, bảo vệ bơm, cụm lọc, bồn chứa và thiết bị phía trước. Đây là chi tiết rất quan trọng trong hệ có nhiều thiết bị đấu song song.

Khi lắp van 1 chiều, cần chú ý đúng chiều mũi tên trên thân van. Nên có van khóa đi kèm để khi van 1 chiều bị kẹt, đóng không kín hoặc cần thay, có thể tháo ra mà không ảnh hưởng toàn tuyến.

Y lọc inox nên đặt trước thiết bị dễ nghẹt

Một số thiết bị rất nhạy với cặn như van điện từ, đầu phun, máy rửa, đồng hồ đo, cụm trao đổi nhiệt, van điều khiển, bơm nhỏ hoặc thiết bị cấp nước tự động. Với các vị trí này, y lọc inox nên được đặt trước thiết bị.

Y lọc giúp giữ cặn, mạt ống, rỉ sét, cát mịn hoặc tạp chất nhỏ trong đường nước. Nếu không có lọc, cặn có thể làm kẹt van, nghẹt đầu phun hoặc làm thiết bị hoạt động không ổn định.

Khi lắp y lọc, cần bố trí van khóa trước và sau để có thể tháo lưới lọc vệ sinh mà không phải xả cả hệ thống. Đồng thời, cần chừa đủ không gian mở nắp lọc.

Cần có van xả giữa hai van khóa

Khi một thiết bị được kẹp giữa hai van khóa, đoạn ống ở giữa vẫn có thể còn nước hoặc còn áp lực. Nếu tháo thiết bị ngay, nước có thể phun ra, gây bẩn sàn, mất an toàn hoặc ảnh hưởng thiết bị điện gần đó.

Vì vậy, với thiết bị quan trọng, nên có van xả nhỏ ở đoạn giữa hai van khóa. Trước khi tháo thiết bị, người vận hành khóa hai đầu, mở van xả để giảm áp và xả nước còn lại.

Van xả thường dùng van bi inox nhỏ, dễ mở, dễ đóng và nên dẫn nước về rãnh thoát hoặc phễu thu. Với nước nóng hoặc hóa chất, hướng xả phải được kiểm soát an toàn.

Cần bố trí đường bypass cho thiết bị quan trọng

Với một số thiết bị không thể dừng lâu như van điều khiển, bộ lọc chính, bộ trao đổi nhiệt, cụm xử lý nước hoặc thiết bị cấp cho dây chuyền liên tục, nên cân nhắc bố trí đường bypass.

Bypass là đường đi vòng qua thiết bị, có van khóa riêng để khi thiết bị cần bảo trì, nước vẫn có thể cấp tạm qua đường khác. Tuy nhiên, bypass cần được thiết kế cẩn thận, có nhãn rõ ràng và không được mở nhầm trong vận hành bình thường nếu ảnh hưởng chất lượng nước.

Không phải thiết bị nào cũng cần bypass. Chỉ nên bố trí cho các vị trí thực sự quan trọng, khó dừng hoặc có yêu cầu vận hành liên tục.

Nên chọn inox 304, 316 hay 316L?

Inox 304 phù hợp với nước sạch thông thường, nước cấp kỹ thuật, nước rửa, tuyến phụ trợ và các vị trí không có hóa chất ăn mòn mạnh. Đây là lựa chọn phổ biến cho nhiều hệ thống đường ống công nghiệp.

Inox 316 phù hợp hơn với nước nóng, hóa chất vệ sinh, clo, nước muối loãng, môi trường ẩm liên tục hoặc thiết bị khó thay thế. Với các vị trí cách ly bơm, máy rửa, bộ trao đổi nhiệt hoặc tuyến nước nóng, inox 316 nên được cân nhắc.

Inox 316L nên dùng cho tuyến nước RO, nước DI, thực phẩm, đồ uống, dược phẩm, mỹ phẩm hoặc hệ vi sinh. Với các thiết bị gần sản phẩm, kết nối clamp hoặc hàn vi sinh thường phù hợp hơn.

Gioăng và seat cần phù hợp với lưu chất

Van cách ly có thể làm việc với nước sạch, nước nóng, nước sau xử lý, nước có hóa chất vệ sinh hoặc dung dịch phụ trợ. Vì vậy, gioăng và seat không được chọn qua loa.

PTFE thường dùng cho van bi inox, có độ kín tốt và phù hợp với nhiều hệ nước sạch, nước nóng nhẹ hoặc hóa chất vệ sinh mức vừa. EPDM phù hợp với nước sạch, nước nóng và nhiều hệ thực phẩm. FKM có thể dùng trong một số môi trường có dầu, nhiệt hoặc hóa chất đặc biệt, nhưng cần kiểm tra tương thích trước.

Nếu gioăng không phù hợp, van có thể rò tại thân, rò trục hoặc đóng không kín. Điều này làm mất ý nghĩa của việc cách ly thiết bị vì khóa van nhưng nước vẫn lọt qua.

Kiểu kết nối nên chọn theo yêu cầu bảo trì

Kết nối ren phù hợp với đường ống nhỏ, nhánh cấp thiết bị, điểm xả hoặc hệ áp lực vừa. Kiểu kết nối này dễ lắp, dễ thay và phù hợp với nhiều hệ nước thông thường.

Kết nối mặt bích phù hợp với tuyến chính, thiết bị lớn, bơm, bộ trao đổi nhiệt hoặc vị trí cần tháo lắp chắc chắn. Với thiết bị cần bảo trì định kỳ, mặt bích giúp tháo lắp thuận tiện hơn.

Kết nối clamp phù hợp với hệ thực phẩm, đồ uống, dược phẩm, mỹ phẩm hoặc tuyến cần tháo vệ sinh nhanh. Clamp giúp thay gioăng nhanh, kiểm tra bên trong dễ hơn và phù hợp với hệ vi sinh.

Cần dán nhãn van theo từng thiết bị

Khi hệ thống có nhiều thiết bị, nhiều van khóa và nhiều đường nhánh, nhãn van là yếu tố rất quan trọng. Mỗi van nên ghi rõ chức năng như khóa trước bơm 1, khóa sau bơm 1, xả cụm lọc 2, bypass máy rửa hoặc khóa đầu vào bồn A.

Nhãn giúp người vận hành khóa đúng van, tránh nhầm lẫn khi bảo trì. Nếu không có nhãn, đội bảo trì có thể khóa sai khu vực, làm dừng thiết bị không liên quan hoặc gây sự cố áp lực.

Ngoài nhãn trên van, nên có sơ đồ van theo từng khu vực. Sơ đồ này rất hữu ích khi đào tạo nhân sự mới hoặc xử lý sự cố ngoài giờ.

Checklist bố trí van inox để cách ly từng thiết bị

Những lỗi thường gặp khi bố trí van cách ly thiết bị

Lỗi đầu tiên là chỉ lắp một van trước thiết bị mà không có van sau thiết bị. Khi tháo thiết bị, nước từ tuyến sau vẫn có thể chảy ngược lại.

Lỗi thứ hai là không có van xả giữa hai van khóa. Đoạn ống vẫn còn áp và nước, gây nguy hiểm khi tháo thiết bị.

Lỗi thứ ba là thiếu van 1 chiều sau bơm hoặc trên tuyến có nguy cơ hồi ngược. Dòng nước hồi có thể làm hỏng bơm, gây tụt áp hoặc làm hệ thống vận hành không ổn định.

Lỗi thứ tư là không lắp y lọc trước thiết bị nhạy cảm. Cặn nhỏ có thể làm kẹt van điện từ, nghẹt đầu phun, sai số đồng hồ hoặc hỏng thiết bị.

Lỗi thứ năm là không dán nhãn van. Khi hệ có nhiều van, người vận hành dễ khóa nhầm, mở nhầm hoặc không biết van nào cần thao tác khi có sự cố.

Kết luận

Van inox lắp cho hệ thống đường ống có yêu cầu cách ly từng thiết bị cần được bố trí theo nguyên tắc có van khóa trước và sau thiết bị, có van xả để giảm áp, có van 1 chiều khi cần chống hồi, có y lọc trước thiết bị dễ nghẹt và có nhãn nhận diện rõ ràng. Với nhánh nhỏ và thiết bị riêng lẻ, van bi inox là lựa chọn phù hợp nhất. Với tuyến chính DN lớn, có thể dùng van bướm inox. Với hệ sạch hoặc thực phẩm, nên cân nhắc van vi sinh inox 316L.

Bố trí đúng giúp việc bảo trì nhanh hơn, giảm phạm vi dừng hệ thống, hạn chế rò rỉ khi tháo lắp và tăng độ an toàn cho người vận hành. Ngoài loại van, cần chú ý vật liệu inox, gioăng, kiểu kết nối, không gian thao tác và sơ đồ quản lý van theo từng thiết bị.

Với các vị trí khóa trước sau thiết bị, nhánh cấp vào máy, điểm bảo trì, điểm xả hoặc khu vực cần đóng mở nhanh, kín tốt và dễ cô lập từng cụm riêng biệt, bạn có thể tham khảo thêm nhóm Van bi inox ↗ để chọn đúng kích cỡ và kiểu kết nối cho hệ thống.
