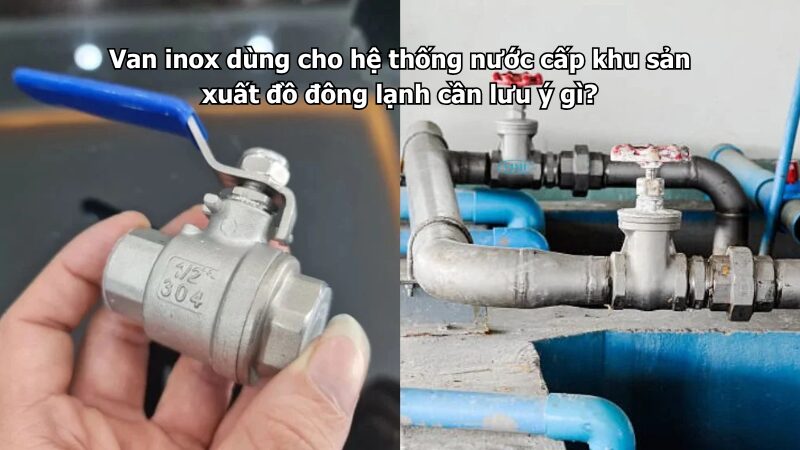

Van inox dùng cho hệ thống nước cấp khu sản xuất đồ đông lạnh cần lưu ý gì?

Van inox dùng cho hệ thống nước cấp khu sản xuất đồ đông lạnh cần được chọn theo yêu cầu vệ sinh thực phẩm, nhiệt độ môi trường, chất lượng nước, vật liệu inox, kiểu van, gioăng làm kín, kiểu kết nối và vị trí lắp đặt. Đây là hệ thống thường gặp trong nhà máy thủy sản đông lạnh, rau củ đông lạnh, thịt đông lạnh, thực phẩm chế biến sẵn, kho lạnh và dây chuyền cấp đông nhanh.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van vi sinh inox, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống nước sạch, nước lạnh, nước rửa, nước RO, thực phẩm và khu sản xuất có yêu cầu vệ sinh cao.

Trong khu sản xuất đồ đông lạnh, nước có thể dùng để rửa nguyên liệu, rửa khay, vệ sinh thiết bị, cấp cho bồn làm lạnh, rửa sàn, cấp nước tráng, rã đông có kiểm soát hoặc phục vụ hệ thống làm mát phụ trợ. Nếu chọn sai van, hệ thống có thể bị rò, gỉ, kẹt, nghẹt đầu phun, khó vệ sinh hoặc ảnh hưởng đến chất lượng nước trong khu sản xuất.

Hệ thống nước cấp khu sản xuất đồ đông lạnh có đặc điểm gì?

Hệ thống nước cấp trong khu sản xuất đồ đông lạnh thường gồm nguồn nước đầu vào, hệ lọc, bồn chứa, bơm cấp, đường ống cấp vào khu rửa nguyên liệu, khu sơ chế, khu rửa khay, khu cấp đông, khu vệ sinh thiết bị và khu rửa sàn. Một số nhà máy còn có tuyến nước lạnh, nước RO, nước nóng vệ sinh hoặc nước pha dung dịch tẩy rửa.

Đặc điểm nổi bật của hệ này là môi trường ẩm, lạnh, có nước đọng, hơi lạnh, nước bắn và quá trình vệ sinh nhiều lần trong ngày. Với thủy sản đông lạnh, hệ còn có thể gặp muối, hơi muối, chất hữu cơ và nước rửa có tính ăn mòn cao hơn nước sạch thông thường.

Vì vậy, van inox cần chống gỉ tốt, kín bền, ít bám cặn, dễ thao tác khi tay ướt hoặc đeo găng, đồng thời phù hợp với từng khu vực: tuyến phụ trợ, tuyến rửa, tuyến gần sản phẩm và tuyến vệ sinh thiết bị.

Nên dùng van inox công nghiệp hay van inox vi sinh?

Với tuyến nước phụ trợ như nước rửa sàn, nước vệ sinh bên ngoài thiết bị, nước cấp kỹ thuật hoặc nhánh không tiếp xúc trực tiếp với sản phẩm, có thể dùng van inox công nghiệp. Các dòng van bi inox, van bướm inox, van 1 chiều inox và y lọc inox thường đáp ứng tốt nếu chọn đúng vật liệu, gioăng và áp lực làm việc.

Với tuyến nước sạch cấp vào khu rửa nguyên liệu, rửa sản phẩm, nước tráng cuối, khu sơ chế sạch hoặc tuyến gần dây chuyền cấp đông, nên ưu tiên van inox vi sinh. Dòng van này có bề mặt trong nhẵn hơn, dễ vệ sinh hơn và hạn chế điểm bám cặn trong hệ thực phẩm.

Cách chọn hợp lý là phân tuyến rõ ràng. Tuyến phụ trợ dùng van inox công nghiệp chất lượng tốt. Tuyến nước sạch gần sản phẩm nên cân nhắc inox 316L, kết nối clamp hoặc hàn vi sinh nếu hệ thống yêu cầu vệ sinh cao.

Nên chọn inox 304, 316 hay 316L?

Inox 304 phù hợp với nước sạch thông thường, nước rửa sàn, tuyến phụ trợ và các khu vực ít tiếp xúc hóa chất hoặc muối. Đây là lựa chọn phổ biến vì bền, dễ mua và chi phí hợp lý.

Inox 316 phù hợp hơn trong môi trường lạnh ẩm, có hóa chất vệ sinh, clo, muối, nước rửa thủy sản hoặc vị trí thường xuyên bị nước bắn. Với khu đông lạnh vận hành liên tục, các vị trí sau bơm, trước thiết bị, gần khu rửa và nơi khó thay thế nên cân nhắc inox 316.

Inox 316L nên ưu tiên cho tuyến nước sạch gần sản phẩm, nước RO, nước tráng cuối, đường ống vi sinh, khu sơ chế sạch hoặc các vị trí có kết nối hàn. Vật liệu này phù hợp hơn khi yêu cầu vệ sinh cao và cần hạn chế rủi ro ăn mòn tại vùng hàn.

Chọn loại van inox theo từng vị trí sử dụng

Van bi inox phù hợp với các nhánh cấp nhỏ, điểm khóa trước thiết bị, điểm xả, nhánh cấp vào bồn rửa, vòi rửa và các vị trí cần đóng mở nhanh. Van bi có độ kín tốt, thao tác đơn giản và dễ nhận biết trạng thái mở/đóng.

Van bướm inox phù hợp với tuyến cấp chính DN lớn, đường ống sau bơm, đầu ra bồn chứa hoặc tuyến cấp cho nhiều khu vực cùng lúc. Với đường ống lớn, van bướm gọn hơn và dễ thao tác hơn van bi kích thước lớn.

Van 1 chiều inox nên lắp sau bơm, sau bồn cao hoặc tại vị trí cần chống nước hồi. Van này giúp bảo vệ bơm, giữ áp ổn định và hạn chế nước từ tuyến sau hồi ngược về nguồn sạch.

Y lọc inox nên bố trí trước bơm, trước đầu phun, trước vòi rửa áp lực, trước van điện từ và trước thiết bị dễ nghẹt. Trong khu đồ đông lạnh, cặn nhỏ, mạt ống, vảy thực phẩm hoặc tạp chất trong nước có thể làm đầu phun rửa hoạt động không đều.

Van vi sinh inox nên dùng tại tuyến nước sạch gần sản phẩm, khu rửa nguyên liệu, khu tráng cuối, nước RO hoặc khu cần tháo vệ sinh thường xuyên.

Bảng gợi ý chọn van inox cho khu sản xuất đồ đông lạnh

Cần chú ý môi trường lạnh, ẩm và nước ngưng

Khu sản xuất đồ đông lạnh thường có nhiệt độ thấp, nền ướt, hơi lạnh và nước ngưng trên bề mặt thiết bị. Van lắp tại khu vực này dễ bị bám nước bên ngoài trong thời gian dài.

Nếu dùng vật liệu kém, tay van, bulong, đai kẹp, mặt bích hoặc phụ kiện đi kèm có thể xuống cấp nhanh hơn thân van. Vì vậy, khi chọn van inox, không nên chỉ xem thân van mà cần kiểm tra cả phụ kiện, gioăng, tay gạt và kiểu kết nối.

Với vị trí gần kho lạnh, phòng cấp đông hoặc khu rửa thủy sản, inox 316 thường an toàn hơn inox 304. Nếu tuyến nước liên quan trực tiếp đến thực phẩm hoặc nước tráng cuối, nên cân nhắc inox 316L và van vi sinh.

Gioăng và seat cần phù hợp với nước lạnh, nước nóng và hóa chất vệ sinh

Gioăng và seat quyết định độ kín của van. Trong khu sản xuất đồ đông lạnh, van có thể tiếp xúc với nước lạnh, nước sạch, nước RO, nước nóng vệ sinh, dung dịch tẩy rửa hoặc chất sát khuẩn.

PTFE thường dùng cho van bi inox, có độ kín tốt và phù hợp với nhiều hệ nước sạch, nước lạnh hoặc hóa chất vệ sinh mức vừa. EPDM phù hợp với nước sạch, nước nóng và nhiều hệ thực phẩm. Silicone có thể dùng trong một số hệ vi sinh cần vệ sinh cao. FKM chỉ nên dùng khi điều kiện hóa chất hoặc nhiệt độ phù hợp.

Nếu hệ có vệ sinh bằng nước nóng hoặc hóa chất định kỳ, cần kiểm tra rõ nhiệt độ, nồng độ và thời gian tiếp xúc. Gioăng không phù hợp có thể nhanh chai, phồng, nứt hoặc làm van rò sau nhiều ca vận hành.

Y lọc inox giúp bảo vệ đầu phun và thiết bị rửa

Trong khu sản xuất đồ đông lạnh, các đầu phun rửa khay, rửa nguyên liệu, rửa băng tải hoặc rửa sàn thường có lỗ nhỏ. Nếu nước có cặn, đầu phun dễ nghẹt, tia nước yếu hoặc phun không đều.

Y lọc inox nên được bố trí trước cụm đầu phun, trước van điện từ, trước máy rửa khay và trước các thiết bị cấp nước tự động. Việc này giúp giảm thời gian dừng máy để tháo vệ sinh đầu phun.

Khi lắp y lọc, cần chừa đủ không gian tháo lưới lọc. Không nên đặt lọc quá sát tường, sát máy hoặc sát sàn vì sẽ gây khó khăn cho bảo trì định kỳ.

Van 1 chiều inox giúp chống nước hồi về tuyến sạch

Sau bơm cấp nước hoặc bồn chứa, nên bố trí van 1 chiều inox nếu hệ có nguy cơ nước hồi ngược. Điều này đặc biệt quan trọng khi hệ có nhiều nhánh, nhiều thiết bị hoặc nhiều khu vực sử dụng nước cùng lúc.

Nếu không có van 1 chiều, nước từ tuyến sau có thể hồi về bơm, bồn chứa hoặc cụm lọc phía trước. Với tuyến nước sạch, nước RO hoặc nước tráng cuối, dòng hồi ngược có thể làm giảm độ ổn định của chất lượng nước.

Van 1 chiều cần lắp đúng chiều mũi tên trên thân van. Nên có van khóa đi kèm để khi cần kiểm tra hoặc thay van 1 chiều có thể cô lập nhanh.

Cần bố trí van khóa riêng cho từng khu vực

Khu sản xuất đồ đông lạnh thường chia thành nhiều khu như tiếp nhận nguyên liệu, sơ chế, rửa, cấp đông, đóng gói, kho lạnh, rửa khay và vệ sinh thiết bị. Mỗi khu nên có van khóa riêng để dễ kiểm soát.

Nếu chỉ có một van khóa tổng, khi một khu vực hoặc một thiết bị cần sửa, toàn bộ hệ thống nước có thể phải dừng. Điều này gây ảnh hưởng đến sản xuất, đặc biệt với dây chuyền vận hành theo ca.

Van khóa từng khu nên đặt ở vị trí dễ thao tác, có nhãn rõ ràng và không bị che bởi bàn thao tác, bồn rửa, tủ đông, băng tải hoặc đường ống khác.

Cần có điểm xả cuối tuyến và điểm thấp

Đường ống nước trong khu đồ đông lạnh nên có điểm xả tại điểm thấp, cuối tuyến hoặc cuối từng nhánh. Điểm xả giúp loại bỏ nước tồn, cặn nhỏ và hỗ trợ vệ sinh đường ống sau ca sản xuất.

Van bi inox full port thường phù hợp cho điểm xả vì mở nhanh, lưu lượng xả tốt và ít cản dòng. Với tuyến nước sạch gần sản phẩm, điểm xả cần được bố trí sao cho không tạo đoạn ống chết hoặc điểm đọng nước lâu ngày.

Nước xả cần được dẫn về rãnh thoát hoặc khu thu gom phù hợp. Không nên để nước xả chảy trực tiếp ra sàn lạnh, lối đi hoặc khu vực đã vệ sinh sạch vì dễ gây trơn trượt và mất vệ sinh.

Kiểu kết nối nên chọn theo từng tuyến nước

Kết nối ren phù hợp với nhánh nhỏ, điểm xả, vòi rửa hoặc tuyến phụ trợ. Kiểu kết nối này dễ lắp, dễ thay và phù hợp với nhiều hệ nước thông thường.

Kết nối mặt bích phù hợp với tuyến chính, đường ống DN lớn, khu bơm hoặc đầu ra bồn chứa. Với tuyến lớn, mặt bích giúp tháo lắp chắc chắn và thuận tiện hơn khi bảo trì.

Kết nối clamp phù hợp với tuyến nước sạch, nước RO, khu rửa nguyên liệu, khu tráng cuối hoặc hệ thực phẩm yêu cầu vệ sinh cao. Clamp giúp tháo nhanh, thay gioăng nhanh và kiểm tra bên trong van dễ hơn.

Kết nối hàn vi sinh phù hợp với tuyến cố định, ít tháo lắp và cần hạn chế điểm rò. Khi dùng hàn vi sinh, cần kiểm soát chất lượng mối hàn và vệ sinh đường ống sau thi công.

Cần hạn chế điểm đọng nước trong tuyến sạch

Điểm đọng nước là vấn đề cần tránh trong hệ cấp nước khu sản xuất đồ đông lạnh. Các đoạn ống cụt, nhánh chờ không dùng, điểm thấp không có xả hoặc van lắp sai vị trí có thể làm nước tồn lại lâu ngày.

Nước tồn trong đường ống có thể tạo cặn, mùi hoặc ảnh hưởng đến tuyến nước sạch khi hệ thống cấp lại. Với nước RO, nước tráng cuối hoặc nước cấp gần sản phẩm, vấn đề này cần được kiểm soát kỹ hơn.

Khi bố trí van inox, nên thiết kế đường ống ngắn gọn, dễ xả, dễ vệ sinh và dễ quan sát. Các van quan trọng cần đặt ở vị trí dễ thao tác để xử lý nhanh khi có rò rỉ hoặc cần vệ sinh.

Checklist trước khi chọn van inox cho khu đồ đông lạnh

Những lỗi thường gặp khi chọn van inox cho khu đồ đông lạnh

Lỗi đầu tiên là dùng inox 304 cho toàn bộ hệ thống dù khu vực có muối, nước ngưng, hóa chất vệ sinh hoặc độ ẩm cao. Với các vị trí quan trọng, inox 316/316L thường an toàn hơn.

Lỗi thứ hai là không phân biệt tuyến phụ trợ và tuyến nước sạch gần sản phẩm. Tuyến gần sản phẩm nên dùng van sạch hơn, ít bám cặn hơn và dễ vệ sinh hơn.

Lỗi thứ ba là không lắp y lọc trước đầu phun hoặc máy rửa. Cặn nhỏ có thể làm nghẹt đầu phun, giảm áp lực rửa và khiến việc vệ sinh không đều.

Lỗi thứ tư là thiếu van 1 chiều sau bơm. Khi hệ nhiều nhánh hoạt động cùng lúc, nước có thể hồi ngược về bơm hoặc bồn chứa.

Lỗi thứ năm là không có điểm xả cuối tuyến. Nước tồn, cặn và hóa chất vệ sinh còn lại có thể làm hệ thống khó vệ sinh sau ca sản xuất.

Kết luận

Van inox dùng cho hệ thống nước cấp khu sản xuất đồ đông lạnh cần được chọn theo yêu cầu vệ sinh, môi trường lạnh ẩm, chất lượng nước, cặn bẩn, hóa chất vệ sinh và từng vị trí lắp đặt. Với nhánh nhỏ, điểm khóa và điểm xả, van bi inox là lựa chọn phù hợp. Với tuyến chính DN lớn, có thể dùng van bướm inox. Sau bơm nên có van 1 chiều inox, còn trước đầu phun và máy rửa nên bố trí y lọc inox.

Về vật liệu, inox 304 phù hợp với nước sạch thông thường và tuyến phụ trợ. Inox 316 nên dùng cho môi trường lạnh ẩm, có muối, hóa chất vệ sinh hoặc vị trí khó thay thế. Inox 316L và van vi sinh nên ưu tiên cho tuyến nước sạch gần sản phẩm, nước RO, nước tráng cuối và khu yêu cầu vệ sinh cao.

Với các tuyến nước sạch, nước RO, nước tráng cuối, khu rửa nguyên liệu hoặc khu sản xuất đồ đông lạnh cần bề mặt nhẵn, dễ tháo vệ sinh và hạn chế bám cặn, bạn có thể tham khảo thêm nhóm Van vi sinh inox ↗ để chọn đúng loại van theo từng vị trí sử dụng.
