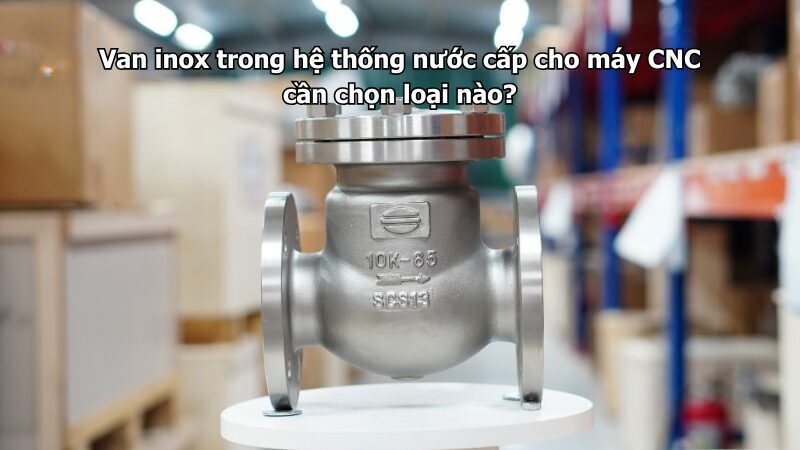

Van inox trong hệ thống nước cấp cho máy CNC cần chọn loại nào?

Van inox trong hệ thống nước cấp cho máy CNC cần được chọn theo chức năng từng vị trí: van khóa nước, van chống chảy ngược, y lọc bảo vệ bơm, van xả cặn và van điều tiết nếu cần kiểm soát lưu lượng. Đây là hệ thống thường phục vụ làm mát, rửa phoi, cấp nước cho bộ trao đổi nhiệt, làm mát trục chính hoặc hỗ trợ dung dịch tưới nguội trong quá trình gia công.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống nước cấp máy CNC, máy gia công cơ khí, hệ làm mát, nước tuần hoàn và dây chuyền sản xuất công nghiệp.

Trong thực tế, hệ nước cấp cho máy CNC không nên chọn một loại van duy nhất cho toàn tuyến. Nhánh nhỏ gần máy nên dùng van bi inox để đóng mở nhanh. Sau bơm nên có van 1 chiều inox để chống nước hồi. Trước đầu phun, bơm nhỏ hoặc thiết bị làm mát nên có y lọc inox để giữ cặn, mạt kim loại và tạp chất.

Hệ thống nước cấp cho máy CNC có đặc điểm gì?

Hệ thống nước cấp cho máy CNC thường dùng để làm mát, rửa phoi, hỗ trợ dung dịch tưới nguội, cấp nước cho chiller hoặc tuần hoàn qua các cụm thiết bị phụ trợ. Tùy từng loại máy, nước có thể đi qua bồn chứa, bơm, bộ lọc, đường ống nhỏ, đầu phun, bộ trao đổi nhiệt hoặc cụm làm mát trục chính.

Đặc điểm của hệ này là đường ống thường có nhiều nhánh nhỏ, lưu lượng cần ổn định và dễ bị ảnh hưởng bởi cặn, mạt kim loại hoặc cáu bẩn trong nước tuần hoàn. Nếu van bị kẹt, rò hoặc nghẹt, khả năng làm mát có thể giảm, ảnh hưởng trực tiếp đến chất lượng gia công.

Vì vậy, van inox trong hệ này cần bền, chống gỉ, đóng mở nhanh, kín tốt và dễ vệ sinh. Đặc biệt, cần chú ý các vị trí trước bơm, sau bơm, trước đầu phun và trước thiết bị làm mát.

Van inox có phù hợp cho hệ nước máy CNC không?

Van inox phù hợp cho hệ nước cấp máy CNC vì có khả năng chống gỉ tốt, chịu được môi trường ẩm, nước tuần hoàn và một số dung dịch tưới nguội pha loãng. So với van thép thường hoặc vật liệu dễ oxy hóa, inox giúp giảm nguy cơ gỉ sét đi vào đường nước.

Với hệ nước sạch, nước làm mát thông thường hoặc nước tuần hoàn nhẹ, inox 304 thường đáp ứng tốt. Nếu trong nước có hóa chất chống gỉ, dung dịch tưới nguội, chất làm mát pha dầu hoặc môi trường có tính ăn mòn cao hơn, nên cân nhắc inox 316 ở các vị trí quan trọng.

Tuy nhiên, ngoài vật liệu thân van, cần kiểm tra cả gioăng, seat, kiểu kết nối và khả năng vệ sinh. Đây là các yếu tố quyết định van có vận hành ổn định lâu dài hay không.

Nhánh nhỏ gần máy nên dùng van bi inox

Van bi inox là lựa chọn phù hợp nhất cho các nhánh cấp nước nhỏ gần máy CNC. Dòng van này đóng mở nhanh bằng tay gạt 90 độ, dễ nhận biết trạng thái mở hoặc đóng và có độ kín tốt.

Các nhánh DN15, DN20, DN25 hoặc DN32 thường có thể dùng van bi inox nối ren. Nếu hệ cần bảo trì thường xuyên, có thể cân nhắc van bi 3 mảnh inox để dễ tháo thân giữa, vệ sinh bi van hoặc thay gioăng khi cần.

Van bi inox phù hợp cho vị trí khóa nước vào từng máy, từng cụm đầu phun, từng nhánh làm mát hoặc từng bộ trao đổi nhiệt nhỏ. Tuy nhiên, không nên dùng van bi để điều tiết lưu lượng lâu dài bằng cách mở hé, vì cách này có thể làm mòn seat và khiến van đóng không kín sau một thời gian.

Tuyến chính nên dùng van bướm inox hoặc van bi mặt bích

Nếu hệ thống cấp nước cho nhiều máy CNC cùng lúc, tuyến chính thường có DN lớn hơn. Với đường ống DN50 trở lên, van bướm inox là lựa chọn gọn, nhẹ và dễ thao tác.

Van bướm inox phù hợp ở tuyến cấp chính, tuyến hồi nước, đầu vào cụm bơm hoặc khu vực cần cô lập từng cụm máy. Dòng van này giúp tiết kiệm không gian và chi phí hơn so với van bi mặt bích cỡ lớn.

Nếu tuyến chính yêu cầu độ kín cao hơn hoặc áp lực lớn hơn, có thể cân nhắc van bi inox mặt bích. Tuy nhiên, chi phí và trọng lượng thường cao hơn van bướm, nên cần chọn theo thực tế hệ thống.

Sau bơm nên lắp van 1 chiều inox

Sau bơm cấp nước hoặc bơm tuần hoàn nên lắp van 1 chiều inox để chống nước chảy ngược. Khi bơm dừng, van 1 chiều giúp hạn chế nước hồi về bơm, giảm rung đường ống và bảo vệ thiết bị.

Trong hệ máy CNC, bơm có thể cấp nước cho nhiều nhánh nhỏ. Nếu thiếu van 1 chiều, nước từ tuyến chung có thể hồi ngược, làm tụt áp hoặc khiến bơm hoạt động không ổn định.

Tùy kích cỡ và kiểu lắp đặt, có thể chọn van 1 chiều lò xo inox, van 1 chiều lá lật inox hoặc van 1 chiều đĩa inox. Quan trọng là lắp đúng chiều dòng chảy và đúng tư thế theo từng loại van.

Y lọc inox rất quan trọng trước đầu phun và thiết bị làm mát

Hệ nước máy CNC rất dễ có cặn nhỏ, mạt kim loại, rỉ sét từ đường ống cũ hoặc tạp chất trong bồn tuần hoàn. Nếu các cặn này đi vào đầu phun, đường nước nhỏ hoặc bộ làm mát, hệ thống có thể bị nghẹt.

Y lọc inox nên được bố trí trước bơm, trước cụm đầu phun, trước chiller, trước bộ trao đổi nhiệt hoặc trước các thiết bị có khe nước nhỏ. Thiết bị này giúp giữ lại cặn lớn, giảm nguy cơ tắc nghẽn và giúp nước lưu thông ổn định hơn.

Khi lắp y lọc, cần chừa khoảng tháo lưới lọc. Nếu y lọc đặt quá sát tường, sát máy hoặc trong vị trí khó thao tác, việc vệ sinh sẽ khó và dễ bị bỏ qua.

Chọn gioăng và seat phù hợp với nước làm mát

Nước cấp cho máy CNC đôi khi không chỉ là nước sạch. Một số hệ có pha dung dịch tưới nguội, chất chống gỉ, chất làm mát hoặc phụ gia xử lý nước. Vì vậy, cần kiểm tra gioăng và seat của van trước khi chọn.

PTFE thường phù hợp với nhiều môi trường nước, khí, dầu nhẹ và hóa chất nhẹ. EPDM phù hợp với nước sạch, nước tuần hoàn và một số hệ làm mát thông thường. Nếu nước có dầu, phụ gia đặc biệt hoặc nhiệt độ cao, cần kiểm tra vật liệu gioăng kỹ hơn.

Không nên chỉ chọn thân inox mà bỏ qua phần làm kín. Rất nhiều lỗi rò rỉ hoặc kẹt van xuất phát từ gioăng không phù hợp với môi chất thực tế.

Chọn inox 304 hay inox 316 cho máy CNC?

Inox 304 thường phù hợp với hệ nước sạch, nước tuần hoàn thông thường và môi trường nhà xưởng không quá ăn mòn. Đây là lựa chọn phổ biến vì giá hợp lý, dễ mua và đáp ứng tốt nhiều hệ cấp nước công nghiệp.

Inox 316 nên cân nhắc nếu nước có hóa chất, dung dịch tưới nguội, phụ gia chống gỉ, môi trường ẩm liên tục hoặc khu vực gần hơi muối. Inox 316 cũng phù hợp hơn ở các vị trí quan trọng, khó thay thế hoặc cần tuổi thọ cao.

Nếu hệ thống chỉ dùng nước sạch làm mát đơn giản, inox 304 có thể đủ. Nếu nước có pha phụ gia hoặc máy vận hành liên tục, nên chọn inox 316 cho van sau bơm, van trước thiết bị và các điểm khó bảo trì.

Bố trí van để dễ cô lập từng máy CNC

Nếu một hệ cấp nước phục vụ nhiều máy CNC, mỗi máy nên có van khóa riêng. Khi một máy cần bảo trì, thay đầu phun, vệ sinh đường nước hoặc xử lý rò rỉ, kỹ thuật có thể khóa riêng máy đó mà không ảnh hưởng toàn bộ hệ thống.

Ngoài van khóa từng máy, nên có van khóa theo từng cụm máy hoặc từng nhánh chính. Cách này giúp hệ thống dễ quản lý hơn, nhất là với xưởng có nhiều máy hoạt động cùng lúc.

Các van cần được dán nhãn rõ ràng: tuyến cấp, tuyến hồi, máy số mấy, cụm nào, hướng dòng chảy ra sao. Nhãn tuyến giúp giảm nhầm lẫn khi bảo trì.

Bảng gợi ý chọn van inox cho hệ nước máy CNC

Checklist trước khi chọn van inox cho máy CNC

Những lỗi thường gặp khi chọn van cho hệ nước máy CNC

Lỗi đầu tiên là không lắp y lọc trước các đường nước nhỏ. Khi cặn hoặc mạt kim loại đi vào đầu phun, máy có thể làm mát kém, nước ra yếu hoặc nghẹt hoàn toàn.

Lỗi thứ hai là thiếu van khóa riêng từng máy. Khi một máy cần bảo trì, phải dừng cả hệ cấp nước, gây ảnh hưởng đến nhiều máy khác.

Lỗi thứ ba là chọn van không đúng môi chất. Nếu nước có pha dung dịch tưới nguội hoặc phụ gia, gioăng không phù hợp có thể nhanh hỏng và gây rò rỉ.

Lỗi thứ tư là dùng van bi để điều tiết lâu dài. Van bi phù hợp đóng mở, không phù hợp để mở hé liên tục nhằm chỉnh lưu lượng.

Lỗi thứ năm là không có van 1 chiều sau bơm. Nước hồi có thể làm tụt áp, rung đường ống và ảnh hưởng đến tuổi thọ bơm.

Cách lắp đặt để hệ nước máy CNC vận hành ổn định

Van inox nên được lắp ở vị trí dễ thao tác và dễ kiểm tra. Không nên đặt van quá sát thân máy, sát tường hoặc trong vị trí bị phoi, dầu và bụi kim loại che phủ.

Với các đường ống nhỏ gần máy, nên dùng van bi inox có tay gạt dễ nhận biết trạng thái. Với y lọc, cần lắp đúng chiều dòng chảy và chừa khoảng tháo lưới lọc để vệ sinh định kỳ.

Sau khi lắp đặt, nên chạy thử hệ thống để kiểm tra rò rỉ tại ren, mặt bích, trục van và nắp lọc. Nếu có rung từ bơm hoặc máy, cần bổ sung giá đỡ đường ống để giảm lỏng mối nối sau thời gian vận hành.

Khi nào nên dùng van điều khiển tự động?

Van inox điều khiển điện hoặc khí nén phù hợp khi hệ nước cấp máy CNC cần đóng mở theo chu trình tự động, theo tín hiệu từ tủ điều khiển hoặc theo trạng thái hoạt động của máy. Dòng này thường dùng trong xưởng có nhiều máy, cần tự động hóa cấp nước hoặc kiểm soát từng khu vực.

Nếu hệ thống nhỏ và thao tác ít, van tay vẫn là lựa chọn đơn giản, bền và dễ bảo trì. Không nên dùng van tự động nếu không có nhu cầu điều khiển, vì chi phí cao hơn và cần thêm điện hoặc khí nén.

Với khu vực có nước, dầu và bụi kim loại, bộ điều khiển cần có cấp bảo vệ phù hợp, đấu nối chắc chắn và tránh vị trí dễ bị nước bắn trực tiếp.

Kết luận

Van inox trong hệ thống nước cấp cho máy CNC nên chọn theo từng vị trí sử dụng. Nhánh nhỏ gần máy nên dùng van bi inox để đóng mở nhanh và khóa riêng từng máy. Tuyến chính DN lớn có thể dùng van bướm inox hoặc van bi mặt bích. Sau bơm nên lắp van 1 chiều inox để chống nước hồi. Trước đầu phun, chiller, bơm nhỏ hoặc bộ trao đổi nhiệt nên bố trí y lọc inox để giữ cặn và bảo vệ thiết bị.

Với hệ nước sạch thông thường, inox 304 thường đáp ứng tốt. Nếu nước có pha dung dịch tưới nguội, phụ gia chống gỉ, hóa chất xử lý hoặc môi trường ẩm liên tục, nên cân nhắc inox 316 ở các vị trí quan trọng. Ngoài thân van, cần kiểm tra gioăng, seat, kiểu kết nối, áp lực, lưu lượng và không gian bảo trì để hệ thống vận hành ổn định lâu dài.

Với các hệ nước máy CNC cần hạn chế cặn, bảo vệ đầu phun, bơm, chiller và thiết bị làm mát khỏi nghẹt bẩn, bạn có thể tham khảo thêm nhóm Y lọc inox ↗ để chọn đúng kích cỡ và vật liệu lọc phù hợp cho hệ thống.
