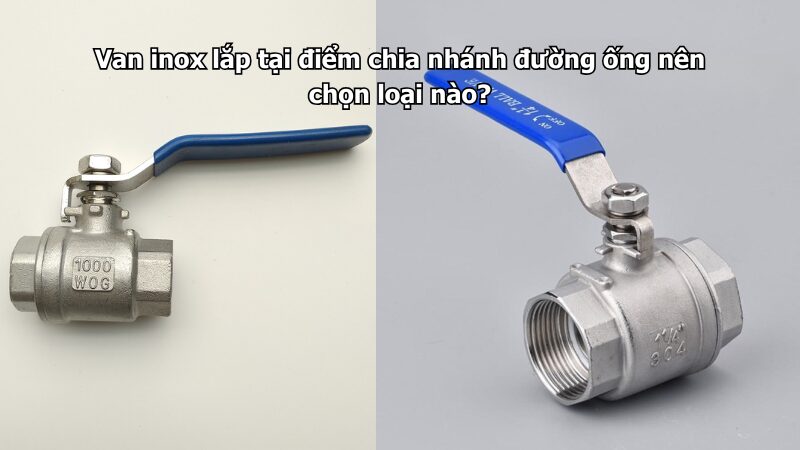

Van inox lắp tại điểm chia nhánh đường ống nên chọn loại nào?

Van inox lắp tại điểm chia nhánh đường ống cần được chọn theo chức năng của từng nhánh, kích thước DN, lưu lượng, áp lực, môi trường sử dụng và yêu cầu đóng mở. Đây là vị trí rất quan trọng vì nếu bố trí sai van, khi một nhánh gặp sự cố có thể phải dừng cả hệ thống.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống cấp nước, xử lý nước, thực phẩm, hóa chất nhẹ, khí nén và đường ống công nghiệp.

Trong thực tế, điểm chia nhánh không chỉ cần một phụ kiện tê hoặc chạc ống. Tại đây thường cần bố trí thêm van khóa, van điều tiết, van chống hồi hoặc van chuyển hướng dòng chảy tùy mục đích sử dụng. Chọn đúng loại van giúp hệ thống dễ vận hành, dễ bảo trì và hạn chế ảnh hưởng khi một nhánh cần sửa chữa.

Điểm chia nhánh đường ống là vị trí như thế nào?

Điểm chia nhánh đường ống là vị trí tuyến chính tách ra thành hai hoặc nhiều tuyến phụ. Vị trí này thường xuất hiện sau bơm, sau bồn chứa, trên tuyến cấp nước chính, trước các khu vực sản xuất, trước thiết bị sử dụng nước hoặc tại hệ thống phân phối lưu chất.

Ở điểm chia nhánh, dòng chảy có thể phân phối đồng thời sang nhiều hướng hoặc chỉ cần chuyển hướng từ tuyến này sang tuyến khác. Vì vậy, cách chọn van sẽ phụ thuộc vào mục tiêu vận hành thực tế.

Nếu chỉ cần khóa mở từng nhánh độc lập, nên dùng van khóa riêng trên từng nhánh. Nếu cần chuyển hướng dòng chảy giữa hai nhánh, có thể cân nhắc van 3 ngã inox. Nếu tuyến DN lớn, van bướm inox có thể phù hợp hơn van bi inox về chi phí và thao tác.

Nguyên tắc quan trọng: mỗi nhánh nên có van khóa riêng

Tại điểm chia nhánh, nguyên tắc cơ bản là mỗi nhánh nên có một van khóa riêng. Khi một nhánh cần sửa chữa, thay thiết bị, vệ sinh hoặc xử lý rò rỉ, kỹ thuật chỉ cần khóa nhánh đó mà không ảnh hưởng đến toàn bộ tuyến chính.

Nếu chỉ lắp một van tổng trước điểm chia nhánh, mỗi lần sửa một nhánh nhỏ đều phải dừng toàn bộ hệ thống phía sau. Điều này gây bất tiện, đặc biệt trong nhà máy sản xuất liên tục, hệ cấp nước nhiều khu vực hoặc dây chuyền có nhiều máy hoạt động độc lập.

Với đường ống nhỏ đến trung bình, van bi inox là lựa chọn phổ biến cho từng nhánh. Với đường ống lớn, van bướm inox hoặc van mặt bích sẽ dễ thao tác và hợp lý hơn.

Van bi inox phù hợp với nhánh nhỏ và cần đóng mở nhanh

Van bi inox là lựa chọn rất phù hợp tại các điểm chia nhánh DN nhỏ đến trung bình. Dòng van này đóng mở nhanh bằng thao tác xoay 90 độ, độ kín tốt và dễ nhận biết trạng thái đóng/mở qua vị trí tay gạt.

Van bi inox thường dùng cho các nhánh cấp nước, khí nén, nước mềm, nước RO, nước làm mát, dung dịch vệ sinh nhẹ hoặc nhánh cấp vào từng thiết bị. Với hệ cần lưu lượng tốt, nên ưu tiên van bi full port để giảm cản dòng.

Nếu nhánh thường xuyên bảo trì hoặc cần tháo vệ sinh, van bi inox 3 mảnh sẽ thuận tiện hơn vì dễ tháo thân giữa để kiểm tra, thay seat hoặc vệ sinh bên trong.

Van bướm inox phù hợp với tuyến nhánh DN lớn

Với các nhánh DN lớn, van bướm inox thường là lựa chọn hợp lý hơn vì gọn, nhẹ và thao tác dễ hơn so với van bi cỡ lớn. Van bướm phù hợp với tuyến nước sạch, nước làm mát, nước xử lý, tuyến cấp cho khu sản xuất hoặc các nhánh có lưu lượng lớn.

Tuy nhiên, van bướm có đĩa van nằm trong dòng chảy nên không thoáng bằng van bi full port. Nếu yêu cầu lưu lượng tối đa, xả nhanh hoặc độ kín cao hơn, cần cân nhắc kỹ giữa van bướm và van bi mặt bích.

Khi chọn van bướm inox tại điểm chia nhánh, cần kiểm tra gioăng, áp lực, kiểu kết nối wafer, lug hay mặt bích, đồng thời bảo đảm có đủ không gian để xoay tay gạt hoặc tay quay.

Van 3 ngã inox dùng khi cần chuyển hướng dòng chảy

Van 3 ngã inox phù hợp khi hệ thống cần chuyển hướng dòng chảy giữa hai nhánh hoặc gom dòng từ hai nhánh về một tuyến. Đây không phải lựa chọn thay thế hoàn toàn cho việc lắp van khóa riêng từng nhánh, nhưng rất hữu ích trong một số sơ đồ đặc biệt.

Ví dụ, van 3 ngã có thể dùng để chuyển nước từ bồn A sang bồn B, chuyển dòng giữa hai tuyến xử lý, chuyển hướng dung dịch trong hệ pha trộn hoặc điều phối dòng trong cụm thiết bị nhỏ.

Khi dùng van 3 ngã, cần xác định rõ kiểu chữ L hay chữ T. Kiểu chữ L thường dùng để chuyển hướng giữa hai cửa. Kiểu chữ T có thể dùng để phân phối hoặc gom dòng theo sơ đồ phù hợp. Nếu chọn sai kiểu bi, hệ thống có thể không vận hành đúng như mong muốn.

Van 1 chiều inox cần dùng khi có nguy cơ dòng hồi ngược

Tại một số điểm chia nhánh, dòng chảy có thể hồi ngược từ nhánh này sang nhánh khác, đặc biệt khi các nhánh có áp lực khác nhau hoặc có nhiều bơm hoạt động độc lập. Khi đó, nên cân nhắc van 1 chiều inox.

Van 1 chiều inox giúp ngăn nước, khí hoặc lưu chất chảy ngược về tuyến chính hoặc sang nhánh khác. Điều này giúp bảo vệ bơm, thiết bị, đồng hồ đo và tránh nhiễm bẩn chéo giữa các tuyến.

Van 1 chiều thường được lắp sau bơm, trên nhánh hồi, sau cụm lọc hoặc tại vị trí cần giữ chiều dòng chảy ổn định. Khi lắp cần chú ý hướng mũi tên trên thân van và khoảng ống thẳng để van hoạt động ổn định.

Y lọc inox nên bố trí trước thiết bị nhạy cảm sau nhánh

Nếu sau điểm chia nhánh có thiết bị như bơm, đồng hồ đo, van điện từ, đầu phun, bộ trao đổi nhiệt, màng lọc hoặc máy sản xuất, nên lắp y lọc inox trước thiết bị đó. Y lọc giúp giữ lại cặn, rác nhỏ, mạt hàn hoặc tạp chất trong đường ống.

Tại điểm chia nhánh, cặn có thể tập trung ở các đoạn thay đổi hướng dòng chảy. Nếu không có lọc bảo vệ, cặn có thể đi vào van và thiết bị phía sau, gây kẹt, nghẹt hoặc rò rỉ.

Khi lắp y lọc, cần chừa khoảng tháo lưới lọc để vệ sinh định kỳ. Không nên lắp y lọc ở vị trí quá sát tường, sát sàn hoặc khó thao tác.

Bảng gợi ý chọn van inox tại điểm chia nhánh

Nên chọn inox 304 hay inox 316 tại điểm chia nhánh?

Inox 304 phù hợp với nước sạch, nước cấp kỹ thuật, khí nén sạch, nước làm mát hoặc các môi trường không quá ăn mòn. Đây là lựa chọn phổ biến vì giá hợp lý và đáp ứng tốt nhiều hệ thống thông thường.

Inox 316 nên dùng khi lưu chất có hóa chất nhẹ, nước muối loãng, clo, nước nóng, môi trường ẩm liên tục hoặc vị trí khó thay thế. Với điểm chia nhánh quan trọng, chọn inox 316 có thể giúp tăng tuổi thọ và giảm rủi ro ăn mòn.

Inox 316L nên ưu tiên cho hệ thực phẩm, đồ uống, dược phẩm, mỹ phẩm hoặc đường ống vi sinh. Đặc biệt nếu điểm chia nhánh nằm trong khu vực cần vệ sinh thường xuyên, kết nối clamp hoặc hàn vi sinh sẽ phù hợp hơn.

Kiểu kết nối nên chọn theo kích cỡ và yêu cầu bảo trì

Kết nối ren phù hợp với đường ống nhỏ, áp lực vừa và các nhánh cần lắp nhanh. Tuy nhiên, ren cần được siết đúng kỹ thuật, dùng vật liệu làm kín phù hợp và không nên lắp ở vị trí rung động mạnh.

Kết nối mặt bích phù hợp với đường ống DN lớn, tuyến chính, nhánh quan trọng hoặc nơi cần tháo lắp bảo trì chắc chắn. Khi dùng mặt bích, cần chọn đúng tiêu chuẩn bích và siết bulong đều lực.

Kết nối clamp phù hợp với hệ vi sinh, thực phẩm, đồ uống hoặc các nhánh cần tháo vệ sinh thường xuyên. Clamp giúp tháo nhanh, thay gioăng nhanh và dễ kiểm tra bên trong van.

Bố trí van tại điểm chia nhánh như thế nào cho hợp lý?

Tại điểm chia nhánh, không nên lắp van quá sát phụ kiện tê nếu không còn khoảng thao tác. Cần chừa đủ không gian để xoay tay gạt, tháo bulong, thay gioăng hoặc vệ sinh y lọc.

Với nhánh cần bảo trì độc lập, nên lắp van khóa ngay sau điểm tách nhánh. Nếu phía sau nhánh có thiết bị quan trọng, nên bố trí thêm van trước và sau thiết bị để dễ cô lập khi sửa chữa.

Nếu hệ thống có nhiều nhánh gần nhau, nên dán nhãn từng van để tránh thao tác nhầm. Nhãn nên thể hiện rõ nhánh cấp cho khu vực nào, thiết bị nào hoặc tuyến nào.

Checklist trước khi chọn van inox tại điểm chia nhánh

Những lỗi thường gặp khi lắp van inox tại điểm chia nhánh

Lỗi đầu tiên là không lắp van khóa riêng cho từng nhánh. Khi một nhánh hỏng, toàn bộ hệ thống phía sau phải dừng để sửa chữa.

Lỗi thứ hai là chọn van quá nhỏ so với đường ống. Điều này làm giảm lưu lượng, tăng tổn thất áp và khiến nhánh cấp không đủ nước hoặc khí.

Lỗi thứ ba là dùng van 3 ngã sai kiểu. Nếu hệ cần chuyển hướng nhưng chọn sai bi chữ L hoặc chữ T, dòng chảy sẽ không đi đúng sơ đồ.

Lỗi thứ tư là thiếu van 1 chiều ở nhánh có áp lực khác nhau. Dòng hồi ngược có thể làm nhiễm bẩn chéo hoặc ảnh hưởng đến bơm và thiết bị.

Lỗi thứ năm là bố trí van ở vị trí khó thao tác. Khi cần khóa nhanh nhưng tay gạt bị vướng tường, sàn hoặc thiết bị khác, việc xử lý sự cố sẽ chậm hơn.

Kết luận

Van inox lắp tại điểm chia nhánh đường ống nên được chọn theo chức năng từng nhánh. Với nhánh nhỏ, cần đóng mở nhanh và kín tốt, van bi inox là lựa chọn phổ biến nhất. Với nhánh DN lớn, van bướm inox sẽ gọn và dễ thao tác hơn. Nếu cần chuyển hướng hoặc gom dòng, có thể dùng van 3 ngã inox nhưng phải chọn đúng kiểu bi. Nếu có nguy cơ dòng hồi, cần lắp thêm van 1 chiều inox.

Ngoài loại van, cần chú ý vật liệu inox 304/316/316L, gioăng, kiểu kết nối, vị trí thao tác, khả năng bảo trì và nhãn nhận diện từng nhánh. Bố trí đúng giúp hệ thống dễ vận hành, dễ sửa chữa và hạn chế phải dừng toàn bộ tuyến khi một nhánh gặp sự cố.

Với các điểm chia nhánh cần khóa nhanh từng tuyến, đóng mở rõ ràng, độ kín tốt và phù hợp nhiều hệ nước, khí nén, hóa chất nhẹ hoặc sản xuất công nghiệp, bạn có thể tham khảo thêm nhóm Van bi inox ↗ để chọn đúng kích cỡ và kiểu kết nối cho từng vị trí lắp đặt.
