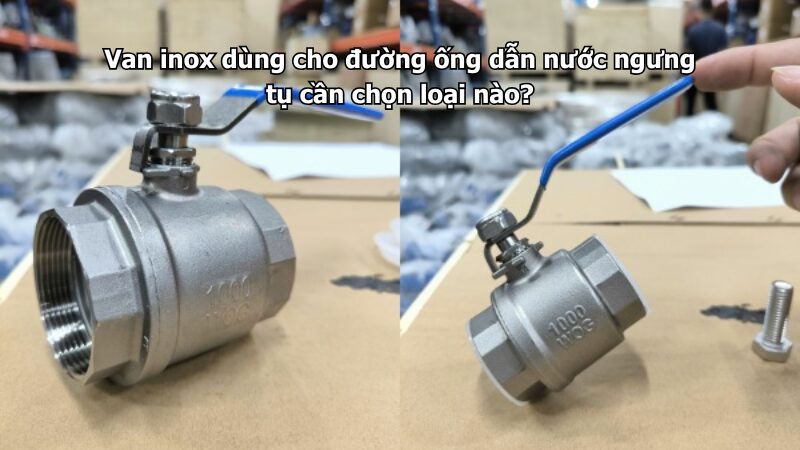

Van inox dùng cho đường ống dẫn nước ngưng tụ cần chọn loại nào?

Van inox dùng cho đường ống dẫn nước ngưng tụ cần được chọn theo nguồn phát sinh nước ngưng, nhiệt độ, áp lực, độ ăn mòn, lưu lượng xả, vật liệu inox, gioăng làm kín và vị trí lắp đặt. Đây là hệ thống thường gặp trong đường ống hơi, máy hấp, nồi hơi, bộ trao đổi nhiệt, hệ thống sấy, máy lạnh công nghiệp, kho lạnh, chiller và các tuyến thu hồi nước ngưng trong nhà máy.

Tham khảo thêm tại van inox ↗ để xem các dòng van inox công nghiệp, van bi inox, van bướm inox, van 1 chiều inox, y lọc inox và phụ kiện inox dùng cho hệ thống nước ngưng, nước nóng, hơi, nước sạch, nước tuần hoàn và đường ống công nghiệp.

Nước ngưng tụ có thể là nước ngưng từ hơi nóng, nước ngưng điều hòa, nước ngưng chiller hoặc nước ngưng trong quá trình làm mát. Mỗi loại nước ngưng có điều kiện làm việc khác nhau, vì vậy không nên chọn van theo thói quen mà cần xác định rõ nhiệt độ, áp lực và tính chất nước trước khi lắp.

Đường ống dẫn nước ngưng tụ có đặc điểm gì?

Đường ống dẫn nước ngưng tụ thường có nhiệm vụ thu nước sau khi hơi nước mất nhiệt, nước đọng từ thiết bị lạnh hoặc nước ngưng từ bề mặt trao đổi nhiệt. Tuyến này có thể hoạt động liên tục hoặc xả theo chu kỳ tùy thiết bị.

Nếu là nước ngưng từ hơi nóng, nhiệt độ thường cao hơn nước cấp thông thường, có thể kèm áp lực và dòng chảy không ổn định. Nếu là nước ngưng từ điều hòa, kho lạnh hoặc chiller, nhiệt độ thấp hơn nhưng có thể phát sinh cặn, rong rêu, bụi bẩn hoặc nước đọng lâu trong tuyến.

Vì vậy, van inox lắp cho đường nước ngưng cần kín tốt, chống gỉ, chịu được nhiệt độ phù hợp, không bị kẹt do cặn và không làm nước hồi ngược về thiết bị.

Van inox có phù hợp với nước ngưng tụ không?

Van inox phù hợp với nhiều hệ thống nước ngưng tụ vì inox chống gỉ tốt, bền trong môi trường ẩm và dùng được cho nước nóng, nước sạch, nước tuần hoàn hoặc nước ngưng kỹ thuật. So với vật liệu dễ oxy hóa, van inox giúp hạn chế rỉ sét và tăng độ bền cho hệ thống.

Với nước ngưng thông thường, inox 304 có thể đáp ứng ở nhiều vị trí. Tuy nhiên, nếu nước ngưng có nhiệt độ cao, có hóa chất vệ sinh, có tính ăn mòn nhẹ hoặc tuyến nằm trong môi trường ẩm liên tục, nên cân nhắc inox 316.

Với hệ thực phẩm, dược phẩm, nước ngưng thu hồi về bồn sạch hoặc tuyến có yêu cầu vệ sinh cao, inox 316L và kết nối phù hợp sẽ an toàn hơn.

Nên chọn loại van inox nào cho đường nước ngưng tụ?

Van bi inox phù hợp với điểm khóa, điểm xả, nhánh nhỏ, đầu vào thiết bị, đầu ra thiết bị và vị trí cần đóng mở nhanh. Nếu dùng làm van xả nước ngưng hoặc cô lập thiết bị khi bảo trì, van bi inox là lựa chọn rất phổ biến.

Van 1 chiều inox rất quan trọng tại các tuyến có nguy cơ nước ngưng hồi ngược. Dòng van này giúp bảo vệ bơm ngưng, bồn thu hồi, thiết bị gia nhiệt, đường hơi hoặc tuyến thoát phía trước.

Y lọc inox nên bố trí trước bẫy hơi, trước van điều khiển, trước bơm nước ngưng hoặc trước thiết bị dễ kẹt do cặn. Cặn nhỏ, mạt ống và rỉ sét có thể làm bẫy hơi, van điện từ hoặc van điều khiển hoạt động không ổn định.

Van bướm inox thường dùng cho tuyến nước ngưng DN lớn, tuyến thu gom chính hoặc đường ống có lưu lượng lớn. Với nhánh nhỏ và điểm xả, van bi inox vẫn phù hợp hơn.

Bảng gợi ý chọn van inox cho đường nước ngưng tụ

Cần phân biệt nước ngưng nóng và nước ngưng lạnh

Nước ngưng nóng thường phát sinh từ hệ hơi, máy hấp, nồi hơi, bộ trao đổi nhiệt hoặc thiết bị gia nhiệt. Loại nước ngưng này có nhiệt độ cao, có thể kèm áp lực và cần chú ý đến gioăng, seat, kiểu kết nối và an toàn xả.

Nước ngưng lạnh thường phát sinh từ điều hòa, kho lạnh, chiller hoặc dàn lạnh. Loại nước này thường áp thấp hơn nhưng dễ có nước đọng, bụi bẩn, rong rêu hoặc cặn sinh học nếu tuyến thoát không tốt.

Với nước ngưng nóng, nên ưu tiên van inox chịu nhiệt và lắp thêm van 1 chiều tại vị trí chống hồi. Với nước ngưng lạnh, cần chú ý độ dốc đường ống, điểm xả cặn và khả năng vệ sinh định kỳ.

Van 1 chiều inox giúp chống nước ngưng hồi ngược

Trong hệ nước ngưng, dòng hồi ngược là vấn đề rất cần chú ý. Khi bơm dừng, áp lực thay đổi hoặc nhiều nhánh cùng xả vào một tuyến chung, nước ngưng có thể chảy ngược về thiết bị phía trước.

Nếu nước hồi về bẫy hơi, bơm, bộ trao đổi nhiệt hoặc máy hấp, hệ thống có thể hoạt động không ổn định, gây rung, tụt áp hoặc làm giảm hiệu quả thoát nước ngưng.

Van 1 chiều inox nên được lắp sau bơm nước ngưng, sau bẫy hơi nếu tuyến chung có nguy cơ hồi áp, trên nhánh thu hồi về bồn và tại các vị trí cần bảo vệ thiết bị. Khi lắp, cần chú ý đúng chiều mũi tên trên thân van.

Y lọc inox giúp bảo vệ bẫy hơi và thiết bị phía sau

Cặn trong đường nước ngưng có thể đến từ mạt ống, rỉ sét tuyến cũ, cặn sau thi công, cáu cặn nhiệt hoặc tạp chất trong đường ống. Nếu cặn đi vào bẫy hơi, van điều khiển hoặc bơm ngưng, thiết bị có thể kẹt hoặc đóng mở không ổn định.

Y lọc inox nên lắp trước bẫy hơi, trước van điều khiển, trước bơm nước ngưng hoặc trước thiết bị cần bảo vệ. Đây là cách đơn giản để giảm lỗi nghẹt và tăng độ ổn định cho hệ thống.

Khi lắp y lọc, cần chừa đủ không gian tháo lưới lọc để vệ sinh. Nếu lọc đặt quá sát tường, sát sàn hoặc sát thiết bị, việc bảo trì sẽ khó và lọc dễ bị bỏ qua.

Nên chọn inox 304, 316 hay 316L?

Inox 304 phù hợp với nước ngưng thông thường, tuyến thoát nước ngưng lạnh, nước ngưng điều hòa, nước ngưng chiller hoặc hệ không có hóa chất ăn mòn mạnh. Đây là lựa chọn phổ biến cho nhiều hệ kỹ thuật.

Inox 316 phù hợp hơn với nước ngưng nóng, tuyến có hóa chất vệ sinh, môi trường ẩm liên tục, nước có clo hoặc vị trí khó thay thế. Với hệ hơi và thu hồi nước ngưng, inox 316 giúp tăng độ bền ở các điểm quan trọng.

Inox 316L nên cân nhắc cho hệ thực phẩm, dược phẩm, mỹ phẩm, nước ngưng thu hồi về bồn sạch hoặc tuyến có yêu cầu vệ sinh cao. Nếu đường ống dùng kết nối clamp hoặc hàn vi sinh, inox 316L sẽ phù hợp hơn.

Gioăng và seat phải chịu được nhiệt độ làm việc

Gioăng và seat là phần dễ hỏng nếu chọn sai nhiệt độ. Với đường nước ngưng nóng, nước có thể ở nhiệt độ cao hơn nhiều so với nước cấp thông thường, đặc biệt gần máy hấp, bộ trao đổi nhiệt hoặc bẫy hơi.

PTFE thường dùng cho van bi inox, có độ kín tốt và chịu được nhiều điều kiện nước nóng mức vừa. EPDM phù hợp với nước sạch và nước nóng trong nhiều hệ thống, nhưng cần kiểm tra nhiệt độ thực tế. FKM có thể dùng trong một số môi trường có nhiệt hoặc hóa chất đặc biệt, nhưng không nên chọn khi chưa kiểm tra tương thích.

Không nên chỉ chọn thân van inox mà bỏ qua vật liệu làm kín. Van thân inox tốt nhưng gioăng không phù hợp vẫn có thể rò, chai cứng hoặc đóng không kín sau thời gian vận hành.

Cần bố trí van khóa trước và sau thiết bị quan trọng

Trên đường nước ngưng, các thiết bị như bẫy hơi, bơm nước ngưng, bình thu hồi, bộ trao đổi nhiệt hoặc cụm van điều khiển nên có van khóa trước và sau. Cách bố trí này giúp bảo trì nhanh mà không phải dừng toàn bộ hệ thống.

Nếu thiếu van khóa, khi một bẫy hơi bị kẹt hoặc một bơm ngưng cần sửa, người vận hành có thể phải xả nhiều đoạn ống hoặc dừng cả tuyến. Điều này gây mất thời gian và ảnh hưởng dây chuyền sản xuất.

Van khóa nên đặt ở vị trí dễ thao tác, có nhãn rõ ràng và không bị che bởi cách nhiệt, máng cáp hoặc thiết bị khác.

Cần có điểm xả tại vị trí thấp và cuối tuyến

Nước ngưng là dòng chất lỏng dễ tích lại tại điểm thấp của đường ống. Nếu không có điểm xả, nước tồn và cặn có thể đọng lâu, gây ăn mòn cục bộ, nghẹt tuyến hoặc khó vệ sinh khi bảo trì.

Van bi inox full port thường phù hợp cho điểm xả vì mở nhanh, lưu lượng xả tốt và ít cản dòng. Với nước ngưng nóng, điểm xả cần được dẫn về nơi an toàn, tránh phun trực tiếp ra sàn hoặc gần người vận hành.

Nếu hệ có nhiều nhánh thu gom nước ngưng, cuối mỗi nhánh dài nên có điểm xả phụ. Điều này giúp làm sạch từng đoạn ống và giảm rủi ro nước đọng.

Kiểu kết nối nên chọn theo từng vị trí

Kết nối ren phù hợp với nhánh nhỏ, điểm xả, tuyến nước ngưng áp thấp hoặc các vị trí DN nhỏ. Kiểu kết nối này dễ lắp, dễ thay và phù hợp với nhiều hệ kỹ thuật.

Kết nối mặt bích phù hợp với tuyến chính, đường ống DN lớn, sau bơm nước ngưng hoặc thiết bị cần tháo lắp chắc chắn. Với hệ có nhiệt và rung, mặt bích cần được siết đều lực và dùng gioăng phù hợp.

Kết nối clamp hoặc hàn vi sinh chỉ nên dùng khi tuyến nước ngưng thuộc hệ thực phẩm, dược phẩm hoặc yêu cầu vệ sinh cao. Khi đó, cần đồng bộ vật liệu, bề mặt trong và cách vệ sinh đường ống.

Cần chú ý an toàn khi xả nước ngưng nóng

Nước ngưng nóng có thể gây bỏng nếu xả trực tiếp ra ngoài. Vì vậy, các điểm xả cần được dẫn về bể thu, đường thoát an toàn hoặc hệ thu hồi phù hợp.

Van xả nước ngưng nóng nên đặt ở vị trí thao tác thuận tiện nhưng không gây nguy hiểm cho người vận hành. Khi mở van, nên mở từ từ để tránh nước nóng phun mạnh.

Nếu đường ống có cách nhiệt, cần chừa vị trí tay van và điểm kiểm tra. Không nên bọc kín toàn bộ van khiến việc vận hành và phát hiện rò rỉ trở nên khó khăn.

Checklist trước khi chọn van inox cho nước ngưng tụ

Những lỗi thường gặp khi chọn van cho đường nước ngưng tụ

Lỗi đầu tiên là dùng van không phù hợp với nhiệt độ nước ngưng nóng. Sau một thời gian, gioăng có thể chai, rò hoặc làm van đóng không kín.

Lỗi thứ hai là thiếu van 1 chiều trên tuyến có nguy cơ hồi ngược. Nước ngưng có thể hồi về bẫy hơi, bơm, bồn hoặc thiết bị phía trước, làm hệ thống hoạt động không ổn định.

Lỗi thứ ba là không lắp y lọc trước bẫy hơi hoặc thiết bị nhạy cảm. Cặn nhỏ có thể làm kẹt bẫy, kẹt van điều khiển hoặc gây nghẹt tuyến.

Lỗi thứ tư là thiếu điểm xả tại vị trí thấp. Nước tồn và cặn tích lại lâu ngày có thể làm tuyến khó vệ sinh và giảm hiệu quả thoát nước ngưng.

Lỗi thứ năm là không bố trí van khóa trước sau thiết bị. Khi cần bảo trì một bẫy hơi hoặc bơm ngưng, hệ thống phải dừng nhiều hơn mức cần thiết.

Kết luận

Van inox dùng cho đường ống dẫn nước ngưng tụ cần chọn theo nguồn nước ngưng, nhiệt độ, áp lực, cặn bẩn và yêu cầu vận hành. Với điểm khóa, điểm xả và nhánh nhỏ, van bi inox là lựa chọn phù hợp. Với tuyến có nguy cơ nước hồi ngược, van 1 chiều inox rất cần thiết. Với vị trí trước bẫy hơi, bơm ngưng hoặc thiết bị nhạy cảm, nên bố trí y lọc inox để giữ cặn.

Về vật liệu, inox 304 phù hợp với nước ngưng thông thường hoặc nước ngưng lạnh. Inox 316 nên dùng cho nước ngưng nóng, môi trường ẩm, hóa chất vệ sinh hoặc tuyến khó thay thế. Inox 316L phù hợp hơn với hệ thực phẩm, dược phẩm hoặc tuyến nước ngưng cần vệ sinh cao.

Với các tuyến nước ngưng sau bơm, sau bẫy hơi, nhánh thu hồi về bồn hoặc đường ống có nguy cơ nước hồi ngược làm ảnh hưởng thiết bị phía trước, bạn có thể tham khảo thêm nhóm Van 1 chiều inox ↗ để chọn đúng kiểu van theo vị trí lắp đặt.
