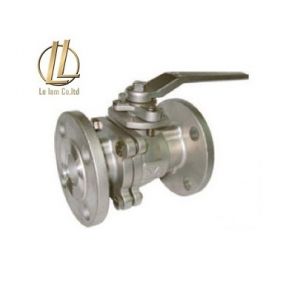

Van bi inox 304 lắp bích đài loan

Van bi inox 304 lắp bích đài loan
van-bi-inox-304-lap-bich-dai-loan - ảnh nhỏ  1
Thông số kỹ thuật:

Áp lực: JSI 10K / 20k

Nhiệt độ : 0 ~ 180 độ C

Size: DN 15 ~ DN 200

Vật liệu : SUS304 + 316

Xuất sứ : Đài loan

Đánh giá 10 lượt đánh giá

Msp: VB304
Xuất xứ: Đài Loan

Van bi inox 304 lắp bích đài loan

Giới thiệu van bi inox

Van bi (Ball Valves) là Van bi là là dòng van 2 chiều dùng để đóng mở lưu chất trên đường ống . Van có góc quay 90 độ với chức năng mở đóng van hoặc điều tiết lượng lượng của lưu chất trong đường ống khí đi qua van. Đĩa van bi là một viên bi hình tròn dạng quả bóng được làm từ kim loại đục lỗ xuyên tâm. Khi lỗ của van bi song song với dòng chảy của lưu chất van bi được mở toàn và khi lỗ van bi nằm vuông góc với dòng chảy lưu chất thì van bi được đóng hoàn toàn.

Để vận hành được van bi ta có bộ phận điều khiển thủ công bằng tay gạt được gắn phía trên, khi vặn tay góc 90 độ van bi được mở hoặc đóng. Hoặc bộ điều khiển tự động bằng điện, khí nén của các thương hiệu lớn như Đài Loan, Hàn Quốc…

Van Bi Inox lắp bích thường được dùng cho các lưu chất như hóa chất, dầu, ga, khí nén, nước...v v.

Van bi inox lắp bích

Van Bi Inox lắp bích thường có dạng tay gạt nên rất linh hoạt trong việc đóng mở. Van có đế gá nên chúng ta có thể lắp thêm bộ điều khiển điện hoặc bộ điều khiển khí nén để trở thành van bi điều khiển điện  hoặc van bi điều khiển khí nén  để sử dụng trong hệ thống tự động hóa.

Van bi inox 304 lắp bích jis10k

Van bi Inox mặt bích  vật liệu Inox304(CF8) / 316(CF8M) có tính năng chống lại sự an mòn của axit, hóa chất, không bị rỉ sét dưới tác động của thời tiết và  có độ bền cao với sự va chạm bên ngoài,

Cấu tạo của van bi inox lắp bích

Van bi inox 304 lắp bích có cấu tạo gồm các bộ phận :

cau_tao_van_bi_lap_bich

Thân van

Là bộ phận chính kết nối với đường ống bởi 2 đầu bích để lưu chất chảy qua , trong thân có các  các bộ phận chi tiết để đóng mở van, thân van được làm bằng vật liệu inox 304

Bi van

Là bộ phận trong thân van có hình dạng là viên bi  được chế tạo để đóng mở lưu chất chảy qua van

Gioăng làm kín

Là phần làm kín van khi van đóng mở không cho lưu chất rò gỉ ra bên ngoài .

Tay van

Van có kích thước DN15 ~ DN150 là tay gạt , với van DN150 trở lên là dùng tay quay dùng để đóng mở van

Thông số kỹ thuật của van bi inox 304(CF8) lắp bích

  • Kích cỡ : DN50 ~ DN 300
  • Thân van: Inox 304
  • Trục van: Inox 316
  • Bi: Inox 316
  • Giăng: Teflon ( PTFE)
  • Kết nối : Mặt bích Tiêu chuẩn mặt bích: DIN, BS, JIS

cấu tạo van bi inox lắp bích đài loan

Hình ảnh van bi inox 304(CF8) mặt bích

a. Van Bi inox 304 - dạng 1 thân - kết nối Bích

  • Xuất sứ : JAKI - TAIWAN

van_bi_inox_dn50_2

 b. Van Bi Inox 304 kết nối Bích tiêu chuẩn ansi:

  • Xuất sứ : JAKI - TAIWAN / emico - đài loan

 van bi inox 304 kết nối bích chuẩn ansi

c. Van Bi Inox kết nối Bích tiêu chuẩn PN16:

  • Xuất sứ : TAIWAN

van bi inox lắp bích PN16

d. Van Bi inox lắp bích - tiêu chuẩn JIS10K

Xuất sứ : EMICO - TAIWAN

van bi inox lắp bích tiêu chuẩn jis10k

e. Van Bi Inox lắp bích điều Khiển Điện :

  • Xuất sứ : JAKI - TAIWAN   ; KOPEPS - KOREA

                                                van bi inox lắp bích điều khiển điện

j. Van Bi inox lắp bích điều khiển khí nén

  • Xuất sứ : TAIWAN - KOREA

van bi inox lắp bích điều khiển khí nén

Thông tin liên hệ

  • Hân hạnh phục vụ Quý khách hàng .

    Chi tiết xin liên hệ :

    CÔNG TY TNHH TM KỸ THUẬT LÊ LÂM ,

    VP : 59 – 99/110/79 Định Công – Q Hoàng Mai – Hà Nội

    Mr Thuấn – ZALO: 0982208133
