Đồng hồ áp suất Wika 232.50

Đồng hồ áp suất Wika 232.50

Giá bán: Liên hệ

Thương hiệu: WIKA

Bảo hành: 12 THÁNG

Đánh giá 4 lượt đánh giá

Thông tin liên hệ
Số 48, ngõ 99/110/79, Phố Định Công Hạ, P.Định Công, Q. Hoàng Mai, TP. Hà Nội.

Nhận báo giá

Đồng hồ áp suất Wika 232.50: Độ chính xác cao, độ bền vượt trội

Giới thiệu đồng hồ đo áp suất Wika

dong_ho_ap_suat_wika_duc

- Đồng hồ đo áp suất ống Bourdon chất lượng cao này được thiết kế đặc biệt cho ngành công nghiệp chế biến, dầu khí và hóa chất

- Việc sử dụng vật liệu thép không gỉ chất lượng cao và thiết kế chắc chắn hướng đến các ứng dụng trong ngành công nghiệp hóa chất và kỹ thuật quy trình. Do đó, thiết bị này phù hợp với môi trường lỏng và khí, cũng như trong môi trường khắc nghiệt.

- Phạm vi đo từ 0 ... 0,6 đến 0 ... 1.600 bar [0 ... 10 đến 0 ... 20.000 psi] đảm bảo phạm vi đo cần thiết cho nhiều ứng dụng khác nhau.

- WIKA sản xuất và chứng nhận đồng hồ đo áp suất theo tiêu chuẩn EN 837-1 và ASME B40.100. Về chức năng an toàn, thiết bị này có thiết bị xả khí với nút xả khí ở mặt sau của vỏ. Trong trường hợp hỏng hóc, áp suất quá mức có thể thoát ra ngoài.

- Model 233.50 với hộp chứa chất lỏng phù hợp với tải trọng áp suất động cao và độ rung.

Ứng dụng đồng hồ đo áp suất Wika

  • Đối với môi trường khí và lỏng có tính ăn mòn không có độ nhớt hoặc kết tinh cao, ngay cả trong môi trường ăn mòn
  • Ngành công nghiệp hóa chất và hóa dầu, ngành công nghiệp dầu khí, kỹ thuật điện và công nghệ nước và nước thải

Tính năng đặc biệt đồng hồ đo áp suất Wika

  • Độ ổn định chu kỳ tải và khả năng chống sốc, chống va đập tuyệt vời
  • Với hộp chứa đầy (model 233.50) cho các ứng dụng có tải trọng áp suất động cao và độ rung
  • Hoàn toàn bằng thép không gỉ
  • Thang đo từ 0 ... 0,6 đến 0 ... 1.600 bar hoặc 0 ... 10 đến 0 ... 20.000 psi

Đồng hồ đo áp suất Wika 232.50

wika_23250100_-_0_-6kg

Mã sản phẩm: 232.50

  • Vật liệu: thép không gỉ
  • Đóng gói: không có dầu & không dầu
  • Kích thước danh nghĩa: 063 mm , 100 mm ; 150 mm
  • Phạm vi thang đo: -1...1000 bar
  • Kết nối quy trình: G 1/4 ; G 1/2
  • Vị trí đầu nối: lắp dưới
  • Cửa sổ: polycarbonate
  • Con trỏ: con trỏ tiêu chuẩn
  • Lớp chính xác: lớp 1.6
  • Vật liệu thành phần áp suất: Hệ thống đo 316 SS
  • Bảo vệ chống xâm nhập: IP 65
  • Nhiệt độ môi trường cho phép: + 200 °C
  • Nhiệt độ môi trường cho phép: -40 … +60 °C
  • Tiêu chuẩn đồng hồ đo áp suất: Quốc tế (tiêu chuẩn Châu Âu)

Ứng dụng

  • Đối với môi trường ăn mòn dạng khí và lỏng không có độ nhớt cao hoặc kết tinh, cũng có tính hung hăng môi trường.
  • Công nghiệp hóa chất và hóa dầu, công nghiệp dầu khí, kỹ thuật điện cũng như nước và nước thải công nghệ.
  • Chế tạo máy và xây dựng nhà máy tổng hợp xây dựng máy móc và xây dựng nhà máy nói chung.

Thông tin kỹ thuật

dong_ho_ap_suat_wika_6k

  • Hệ thống đo lường : thép không gỉ
  • Trường hợp thép không gỉ có lỗ thông hơi áp suất
  • Vòng bezel vòng cam (loại lưỡi lê), thép không gỉ
  • Lớp độ chính xác NS 63: lớp 1.6; NS 100/160: lớp 1.0

Kiểu đóng gói đồng hồ

dong_goi_dong_ho_ap_suat_wika

Đường kính mặt đồng hồ

duong_kinh_mat_dong_ho_ap_suat_wika

Chân ren đồng hồ

chan_ren_dong_ho_ap_suat_wika

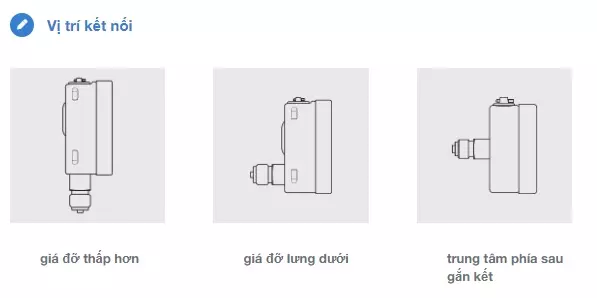

Kiểu vị trí kết nối chân ren

vi_tri_ket_noi_chan_ren_dong_ho_ap_suat_wika

Hướng dẫn lắp đặt và vận hành đồng hố áp suất wika

Quy định đối với thiết bị chịu áp lực

- Đồng hồ đo áp suất được định nghĩa là “phụ kiện áp suất”

- Thể tích “vỏ chịu áp” của đồng hồ đo áp suất WIKA < 0,1 L

- Đồng hồ đo áp suất mang nhãn hợp quy CE, UKCA cho chất lỏng nhóm 1 theo phụ lục II, sơ đồ 1 khi áp suất làm việc cho phép > 200 bar

Tiêu chuẩn áp dụng (tùy model)

- EN 837-1Đồng hồ đo áp suất ống Bourdon, kích thước, đo lường, yêu cầu và thử nghiệm

- EN 837-2 Khuyến nghị lựa chọn và lắp đặt đồng hồ đo áp suất

- EN 837-3 Đồng hồ đo áp suất màng và viên nang, kích thước, đo lường, yêu cầu và thử nghiệm.

Điều kiện an toàn

Trước khi lắp đặt, vận hành và hoạt động, đảm bảo rằng các quy định thích hợp đồng hồ đo áp suất đã được chọn trong về phạm vi đo, thiết kế và vật liệu ướt thích hợp (ăn mòn) cho từng loại cụ thể điều kiện đo. Để đảm bảo sự độ chính xác đo lường và độ ổn định lâu dài được chỉ định thì giới hạn tải tương ứng phải được quan sát thấy.

Dụng cụ đo áp suất chỉ có thể được được lắp đặt bởi nhân viên có tay nghề cao và sau khi được sự cho phép của người quản lý nhà máy.

Đối với các môi trường nguy hiểm như oxy, axetylen,khí hoặc chất lỏng dễ cháy hoặc độc hại, nhà máy làm lạnh, máy nén, v.v., ngoài tất cả quy định tiêu chuẩn, phù hợp hiện hành các quy tắc hoặc quy định cũng phải được tuân theo.Từ đồng hồ đo áp suất không tương ứng sang phiên bản an toàn theo EN 837 chịu áp suất caophương tiện có thể rò rỉ ra ngoài qua cửa sổ có thể bị vỡ trong trường hợp thành phần bị lỗi. Vì môi trường khí và áp suất làm việc > 25 bar.

Đồng hồ đo áp suất với phiên bản an toàn S3 được khuyến nghị theo EN 837-2.

Sau khi xảy ra cháy từ bên ngoài, vật liệu chịu áp có thể rò rỉ ra ngoài, đặc biệt là ở các mối hàn mềm. Tất cả các thiết bị phải được kiểm tra và thay thế nếu cần thiết trước khi vận hành lại nhà máy.

Các hướng dẫn an toàn trong các hoạt động này hướng dẫn cũng như các quy định về an toàn, phòng ngừa tai nạn và bảo vệ môi trường đối với khu vực ứng dụng phải được duy trì.

Kết nối cơ khí

Phù hợp với quy định kỹ thuật chung về đồng hồ đo áp suất (ví dụ EN 837-2). Khi vặn các dụng cụ vào, lực cần thiết để làm điều này không được áp dụng thông qua vụ án, nhưng chỉ thông qua các căn hộ cờ lê được cung cấp cho việc này mục đích và sử dụng công cụ phù hợp.

Đối với các ren song song, sử dụng miếng đệm phẳng, loại thấu kính vòng đệm hoặc vòng đệm hồ sơ WIKA tại mặt bịt kín . Với ren côn (ví dụ NPT ren), việc bịt kín được thực hiện trong các ren  bằng cách sử dụng vật liệu bịt kín bổ sung, ví dụ: Băng PTFE.

lap_dat_dong_ho_ap_suat_wika

Mô-men xoắn phụ thuộc vào chất bịt kín được sử dụng. theo thứ tự định hướng dụng cụ đo sao cho nó có thể được đọc tốt nhất có thể, một kết nối với nên sử dụng ổ cắm kẹp hoặc đai ốc liên kết.

Khi thiết bị xả khí được lắp vào một áp suất thước đo, nó phải được bảo vệ khỏi bị chặn bởi mảnh vụn và bụi bẩn. Có đồng hồ đo áp suất an toàn (xem k) phải có khoảng trống > 20 mmđằng sau sự bùng nổ trở lại.

Sau khi lắp đặt, mở van thông hơi (nếu có) hoặc đặt từ ĐÓNG thành MỞ. Phiên bản van thông hơi phụ thuộc vào mô hình và có thể đi chệch khỏi minh họa trên!

Yêu cầu đối với điểm cài đặt.

Nếu đường dẫn tới dụng cụ đo không đủ ổn định, giá đỡ dụng cụ đo nên được sử dụng để buộc chặt (và có thể thông qua một mao mạch linh hoạt). Nếu không thể tránh được rung động bằng cách lắp đặt, dụng cụ thích hợp nên sử dụng chất lỏng làm đầy. Các thiết bị nên được bảo vệ chống lại bụi bẩn thô và rộng dao động nhiệt độ môi trường xung quanh.

Môi trường xung quanh và nhiệt độ cho phép.

Khi lắp đồng hồ đo áp suất phải đảm bảo rằng, có xét đến ảnh hưởng của sự đối lưu và bức xạ nhiệt, không có sai lệch trên hoặc dưới giới hạn nhiệt độ cho phép có thể xảy ra. Quan sát ảnh hưởng của nhiệt độ về độ chính xác chỉ định!

Bảo vệ dụng cụ đo khỏi độ ẩm và bụi.

  • Phạm vi nhiệt độ bảo quản: -40 ... +70 ° C
  • Mô hình phạm vi nhiệt độ lưu trữ PG23LT: -70 ... +70 °C

Bảo trì và sửa chữa

  • Đồng hồ đo áp suất không cần bảo trì.
  • Cần tiến hành kiểm tra thường xuyên để đảm bảo độ chính xác của phép đo.
  • Trong trường hợp dụng cụ đo áp suất với thiết bị xả hơi hoặc đồng hồ đo áp suất an toàn,các bộ phận an toàn (ví dụ như nút xả khí hoặc nắp xả lại) phải được thay thế sau 10 năm. cácviệc thay thế chỉ có thể được thực hiện bởi người có tay nghề nhân viên sử dụng các bộ phận gốc và sau khi được sự cho phép của người quản lý nhà máy.Khi tháo, đóng van thông hơi (nếu có)
